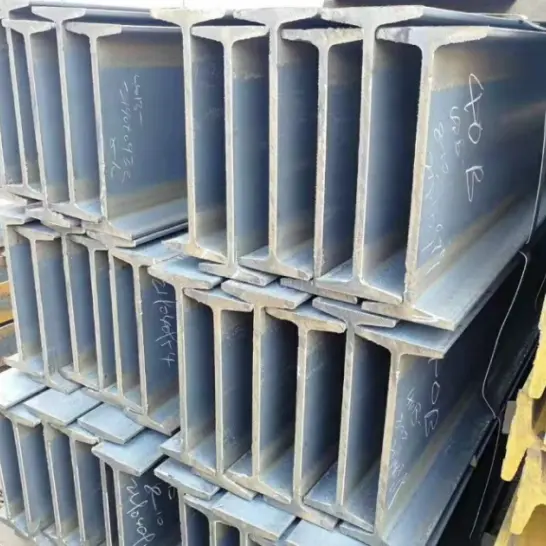

హాట్ రోల్డ్ స్ట్రక్చరల్ I బీమ్ స్టీల్

HAISHENG, విశ్వసనీయమైన చైనా స్ట్రక్చరల్ స్టీల్ తయారీదారు మరియు వన్-స్టాప్ సప్లయర్, Q235B మరియు Q355B గ్రేడ్‌లతో GB/T 706కి ఉత్పత్తి చేయబడిన హాట్ రోల్డ్ స్ట్రక్చరల్ I బీమ్ స్టీల్‌ను నిల్వ చేస్తుంది. దెబ్బతిన్న లోపలి అంచులు మరియు అసమాన మందాన్ని కలిగి ఉంటుంది, ఇది ఆర్థిక ఖర్చు మరియు సులభమైన ప్రాసెసింగ్‌ను అందిస్తుంది. లైట్ సెకండరీ కిరణాలు, ప్లాట్‌ఫారమ్‌లు, సపోర్టులు మరియు తాత్కాలిక తేలికపాటి ఉక్కు నిర్మాణాల కోసం విస్తృతంగా ఉపయోగించబడుతుంది, ఇది చిన్న & మధ్యస్థ-విస్తీర్ణం గల భవనాల కోసం సాంప్రదాయిక హాట్-రోల్డ్ విభాగం.

కీ ఉత్పత్తి లక్షణాలు

I. సెక్షనల్ మరియు మెకానికల్ లక్షణాలు

1. లోపలి అంచు ఉపరితలాలు వాలుగా ఉంటాయి, అంచు మందం లోపలి నుండి బయటకు వస్తుంది; దీని ఫలితంగా విభాగం అంతటా అసమాన ఒత్తిడి పంపిణీ మరియు సాపేక్షంగా బలహీనమైన పార్శ్వ దృఢత్వం ఏర్పడుతుంది.

2. హాట్ రోల్డ్ స్ట్రక్చరల్ I బీమ్ స్టీల్ ఒక సింగిల్, వెల్డెడ్ జాయింట్లు లేకుండా సమగ్ర యూనిట్‌గా ఉంటుంది, ఫలితంగా తక్కువ అవశేష ఒత్తిడి మరియు మంచి నిర్మాణ స్థిరత్వం ఏర్పడుతుంది.

3. మంచి బెండింగ్ నిరోధకతను అందిస్తుంది కానీ సగటు టోర్షనల్ మరియు పార్శ్వ స్థానభ్రంశం నిరోధకత; దీర్ఘ-కాలం, అధిక-గాలి-లోడ్ లేదా భారీ-లోడ్ అనువర్తనాలకు తగనిది.

II. ఆర్థిక మరియు సేకరణ లక్షణాలు

1. స్పెసిఫికేషన్ల యొక్క సమగ్ర శ్రేణితో క్లాసిక్ ఉత్పత్తి వర్గం; స్టాక్‌లో విస్తృతంగా అందుబాటులో ఉంది, సేకరించడం సులభం మరియు పోటీ ధర.

2. అదే లోడ్-బేరింగ్ సామర్థ్యం కోసం, పదార్థం వినియోగం వేడి-చుట్టిన H- కిరణాల కంటే ఎక్కువగా ఉంటుంది, ఇది కాంతి-డ్యూటీ నిర్మాణాలకు మరింత పొదుపుగా ఉంటుంది.

III. నిర్మాణం మరియు వినియోగ లక్షణాలు

1. రెగ్యులర్ ఆకృతి ద్వితీయ ప్రాసెసింగ్ (కటింగ్, వెల్డింగ్, డ్రిల్లింగ్) సులభతరం చేస్తుంది మరియు వివిధ ఆన్-సైట్ కనెక్షన్ పద్ధతులను కలిగి ఉంటుంది.

2. మోడరేట్ స్వీయ-బరువు ట్రైనింగ్ మరియు ఇన్‌స్టాలేషన్ సూటిగా చేస్తుంది; సాధారణ భవనాలు మరియు తాత్కాలిక నిర్మాణాలకు అనువైనది.

3. హాట్-రోల్డ్ "బ్లాక్" మిల్లు స్కేల్ ముగింపును కలిగి ఉంటుంది; ఇండోర్ మరియు స్టాండర్డ్ అవుట్‌డోర్ వాతావరణాలకు అనుగుణంగా అవసరమైన విధంగా తుప్పు తొలగింపు మరియు యాంటీ తుప్పు పూత చేయించుకోవచ్చు.

IV. హాట్-రోల్డ్ H-బీమ్‌లతో పోలిక

1. H-కిరణాల కంటే పార్శ్వ దృఢత్వం గణనీయంగా తక్కువగా ఉంటుంది; ఎత్తైన భవనాలలో నిలువు వరుసలుగా లేదా పొడవైన పరిధుల కోసం ప్రధాన కిరణాలుగా ఉపయోగించడానికి అనుకూలం కాదు.

2. సెక్షనల్ ఎఫిషియెన్సీ సాపేక్షంగా తక్కువగా ఉంటుంది, భారీ లోడ్‌ల కింద ఎక్కువ మెటీరియల్ అవసరం.

3. అద్భుతమైన ఖర్చు-పనితీరు నిష్పత్తి; లైట్-డ్యూటీ మరియు సాధారణ ఉక్కు నిర్మాణాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

ఉపయోగాలు మరియు అప్లికేషన్ యొక్క పరిధి

I. ప్రాథమిక ఉపయోగాలు

1. ఫ్లోర్/రూఫ్ సెకండరీ బీమ్‌లు & సింప్లీ సపోర్టెడ్ బీమ్‌లు: హాట్ రోల్డ్ స్ట్రక్చరల్ I బీమ్ స్టీల్ లైట్ ఫ్లోర్ మరియు రూఫ్ లోడ్‌లకు మద్దతు ఇవ్వడానికి ఉపయోగిస్తారు, సాధారణంగా చిన్న-నుండి-మీడియం స్పాన్ లోడ్-బేరింగ్ సిస్టమ్‌లలో.

2. ప్లాట్‌ఫారమ్ & వాక్‌వే బీమ్‌లు: పారిశ్రామిక ప్లాంట్లు, పరికరాల ప్లాట్‌ఫారమ్‌లు, మెయింటెనెన్స్ వాక్‌వేలు మరియు ట్రెస్టల్‌ల కోసం ప్రాథమిక మరియు ద్వితీయ లోడ్-బేరింగ్ భాగాలు.

3. బ్రాకెట్‌లు & మద్దతులు: పైపు మద్దతు, పరికరాల మౌంట్‌లు, వాల్ బ్రేసింగ్ మరియు తాత్కాలిక మద్దతు ఫ్రేమ్‌ల తయారీ.

4. పర్లిన్స్ & వాల్ ఫ్రేమింగ్: తేలికపాటి పారిశ్రామిక భవనాలు, నిర్మాణ సైట్ హోర్డింగ్ మరియు సాధారణ ఎన్‌క్లోజర్ ఫ్రేమ్‌వర్క్‌ల కోసం రూఫ్ పర్లిన్‌లు.

5. చిన్న-స్థాయి ఫ్రేమ్‌లు, బీమ్‌లు & నిలువు వరుసలు: వర్క్‌షాప్‌లు, గిడ్డంగులు మరియు కార్‌పోర్ట్‌లు వంటి తక్కువ-ఎత్తు, సాధారణ నిర్మాణాలలో తేలికపాటి ఉక్కు ఫ్రేమ్‌ల కోసం బీమ్‌లు మరియు నిలువు వరుసలు.

6. నిర్మాణ మెషినరీ భాగాలు: ట్రైనింగ్ పరికరాలు, వాహనం చట్రం, తాత్కాలిక తవ్వకం షోరింగ్ మొదలైన వాటి కోసం స్థావరాలు.

II. అప్లికేషన్ యొక్క పరిధి

1. పారిశ్రామిక భవనాలు: తేలికపాటి పారిశ్రామిక మొక్కలు, గిడ్డంగులు, వర్క్‌షాప్‌లు మరియు చిన్న నిల్వ గోతులు; ప్రధానంగా ద్వితీయ లోడ్ మోసే భాగాల కోసం ఉపయోగిస్తారు.

2. తాత్కాలిక/సాధారణ పౌర నిర్మాణాలు: నిర్మాణ ప్రదేశంలో తాత్కాలిక సౌకర్యాలు, కార్‌పోర్ట్‌లు, పందిరి, సాధారణ నిల్వ షెడ్‌లు మరియు మాడ్యులర్/మొబైల్ భవనాలు.

3. మున్సిపల్ ఇన్‌ఫ్రాస్ట్రక్చర్: మునిసిపల్ హోర్డింగ్, గార్డ్‌రైల్ సపోర్టులు, పాదచారుల వాక్‌వే సపోర్ట్‌లు మరియు చిన్న ట్రెస్టెల్స్.

4. ఎలక్ట్రోమెకానికల్ సపోర్ట్: పవర్ ప్లాంట్లు మరియు కెమికల్ ప్లాంట్లు, ఎక్విప్‌మెంట్ బేస్‌లు మరియు HVAC పైప్ హ్యాంగర్లు/సపోర్ట్‌లకు పైప్ రాక్ సపోర్ట్ చేస్తుంది.

5. తాత్కాలిక ఇంజినీరింగ్ సౌకర్యాలు: త్రవ్వకాల షోరింగ్, పరంజా స్థావరాలు మరియు నిర్మాణం కోసం తాత్కాలిక లోడ్-బేరింగ్ ఫ్రేమ్‌లు.

6. ఇతర రంగాలు: వ్యవసాయ యంత్రాల చట్రం, చిన్న రవాణా పరికరాల కోసం ఫ్రేమ్‌వర్క్‌లు మరియు సాధారణ గిడ్డంగి షెల్వింగ్.

కీ పనితీరు పారామితులు

ప్రమాణాలు: GB/T 706-2016, GB/T 700, GB/T 1591

I. కామన్ మెటీరియల్స్ మరియు మెకానికల్ ప్రాపర్టీస్

II. విభాగం హోదా మరియు స్పెసిఫికేషన్ వివరాలు

1. హోదా ఫార్మాట్: మోడల్ + ఎత్తు (ఉదా., 10#, 12#, 14#, 16#, 20a#, 20b#). ఉప-రకాలు (a, b, c) ఒకే ఎత్తులో ఉన్నాయి; వెబ్ మరియు ఫ్లాంజ్ మందాలు క్రమంగా పెరుగుతాయి, ఫలితంగా అధిక లోడ్-బేరింగ్ సామర్థ్యం ఏర్పడుతుంది.

2. విభాగ లక్షణాలు: లోపలి అంచు ఉపరితలం 1:6 వాలును కలిగి ఉంటుంది; అంచు వద్ద అంచు వద్ద మందంగా మరియు అంచు వద్ద సన్నగా ఉంటుంది, దీని ఫలితంగా విభాగం అంతటా ఏకరీతి ఒత్తిడి పంపిణీ చేయబడుతుంది.

III. సాధారణ లక్షణాలు (మోడల్ + విభాగం కొలతలు)

ఫార్మాట్: ఎత్తు × ఫ్లాంజ్ వెడల్పు × వెబ్ మందం

·10#: 100×68×4.5

·12#: 120×74×5.0

·14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. డైమెన్షనల్ మరియు షేప్ టాలరెన్స్

1. ప్రామాణిక స్థిర పొడవులు: 6m, 9m, 12m; అనుకూల కట్టింగ్ అందుబాటులో ఉంది.

2. స్ట్రెయిట్‌నెస్ (కాంబర్): మీటరుకు ≤2mm; మొత్తం పొడవులో మొత్తం క్యాంబర్ ≤0.2%.

3. ట్విస్ట్ మరియు ఎండ్-ఫేస్ లంబంగా జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది, సంస్థాపన మరియు జాయింటింగ్ సమయంలో ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.

V. ఉపరితలం మరియు ప్రాసెసింగ్ లక్షణాలు

1. డెలివరీ కండిషన్: మిల్ స్కేల్ (బ్లాక్ ఫినిషింగ్)తో హాట్ రోల్ చేయబడింది.

2. పని సామర్థ్యం: కటింగ్, డ్రిల్లింగ్, వెల్డింగ్ మరియు బెండింగ్ కోసం అనుకూలం; ద్వితీయ ప్రాసెసింగ్ కోసం అనుకూలమైనది.

3. తుప్పు రక్షణ: దాని ముడి స్థితిలో అసురక్షిత; తుప్పు తొలగింపు, పెయింటింగ్ లేదా హాట్-డిప్ గాల్వనైజింగ్ చేయించుకోవచ్చు.

VI. పర్యావరణ మరియు నిర్మాణ పారామితులు

1. ఆపరేటింగ్ ఉష్ణోగ్రత: -20°C నుండి 80°C.

2. నిర్మాణ లక్షణాలు: మోడరేట్ బెండింగ్ నిరోధకత; సాపేక్షంగా తక్కువ టోర్షనల్ నిరోధకత మరియు పార్శ్వ దృఢత్వం; పొడవైన పరిధులు, అధిక గాలి-లోడ్ ప్రాంతాలు లేదా ఎత్తైన నిర్మాణాలలో ప్రాథమిక లోడ్-బేరింగ్ పాత్రలకు అనుచితమైనది.

3. లోడ్ అనుకూలత: ప్రాథమికంగా కేవలం మద్దతు ఉన్న కిరణాలు మరియు లైట్-లోడ్ భాగాల కోసం ఉపయోగిస్తారు; దీర్ఘకాలిక అసాధారణ లోడింగ్‌ను నివారించండి.

హాట్ రోల్డ్ స్ట్రక్చరల్ I బీమ్ స్టీల్ యొక్క స్పెసిఫికేషన్స్ టేబుల్
