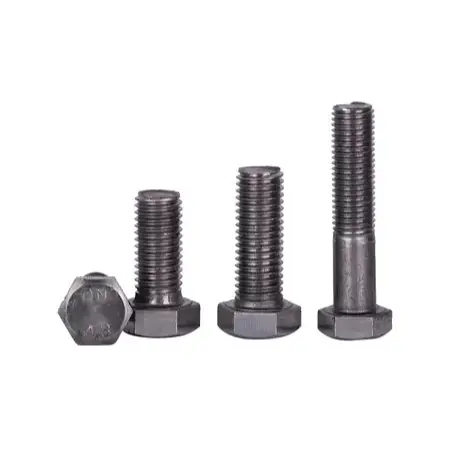

నిర్మాణం కోసం ప్రామాణిక స్టీల్ కనెక్షన్ బోల్ట్‌లు

ప్రాథమిక నిర్వచనాలు మరియు ప్రామాణిక కాన్ఫిగరేషన్‌లు

వర్తించే ప్రమాణాలు: GB/T 5780 (తరగతి C - ముతక/వాణిజ్య గ్రేడ్), GB/T 5782 (తరగతి A/B - ఖచ్చితత్వం/శుద్ధి చేసిన గ్రేడ్)

I. ఉత్పత్తి నిర్వచనాలు

1. వివరణ

నిర్మాణం కోసం ప్రామాణిక ఉక్కు కనెక్షన్ బోల్ట్‌లు ద్వితీయ కనెక్షన్‌లు మరియు తాత్కాలిక స్థిరీకరణ కోసం ఉపయోగించే సాధారణ-ప్రయోజన ఫాస్టెనర్‌లు. వారికి డిజైన్ ప్రీలోడ్ అవసరం లేదు; బదులుగా, అవి బోల్ట్ షాంక్ యొక్క కోత నిరోధకత మరియు కనెక్ట్ చేయబడిన భాగాల యొక్క సంపర్క ఉపరితలాల వద్ద బేరింగ్ ఒత్తిడి ద్వారా లోడ్లను బదిలీ చేస్తాయి. తయారీ ఖచ్చితత్వాన్ని రెండు ప్రధాన రకాలుగా వర్గీకరించారు: క్లాస్ C (ముతక/వాణిజ్య గ్రేడ్) మరియు క్లాస్ A/B (ఖచ్చితమైన/శుద్ధి చేసిన గ్రేడ్).

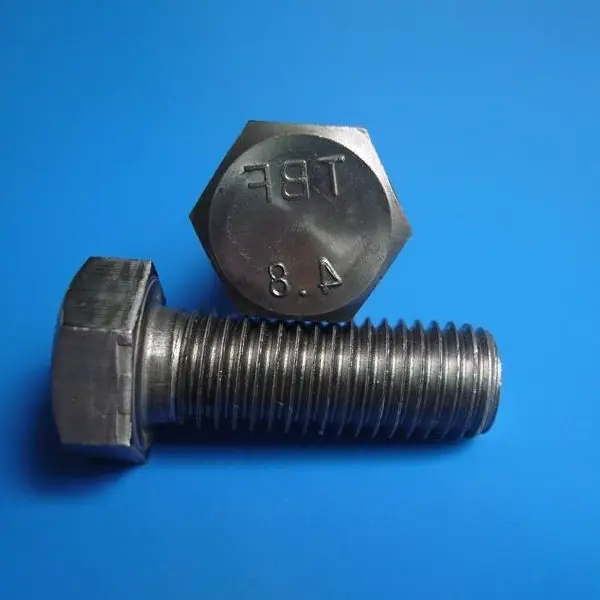

2. శక్తి గ్రేడ్‌లు

సాధారణ గ్రేడ్‌లు: 4.6, 4.8 మరియు 5.6. వారి బలం అధిక-బలం బోల్ట్‌ల కంటే గణనీయంగా తక్కువగా ఉంటుంది; అవి ప్రైమరీ లోడ్-బేరింగ్ జాయింట్స్‌లో లేదా ఆల్టర్నేటింగ్ డైనమిక్ లోడ్‌లకు లోబడి ఉండే కనెక్షన్‌లలో ఉపయోగించకూడదు.

3. సాధారణ పదార్థాలు

ప్రధాన భాగం తక్కువ-కార్బన్ స్టీల్ లేదా Q235తో తయారు చేయబడింది, ఇది అధిక ఖర్చు-ప్రభావాన్ని మరియు ప్రాసెసింగ్ సౌలభ్యాన్ని అందిస్తుంది.

4. స్పెసిఫికేషన్ పరిధి

నామమాత్రపు వ్యాసాలు: M10, M12, M16, M20, M22, M24; నామమాత్రపు పొడవులు: 30-200 mm (అభ్యర్థనపై అనుకూలీకరించదగినది).

వర్గీకరణ వివరాలు

క్లాస్ సి (ముతక/కమర్షియల్ గ్రేడ్) బోల్ట్‌లు: తక్కువ తయారీ ఖచ్చితత్వం, పెద్ద షాంక్ టాలరెన్స్‌లు మరియు బోల్ట్ హోల్స్‌లో పెద్ద క్లియరెన్స్‌ల ద్వారా వర్గీకరించబడతాయి; అవి అనుకూలమైన ఆన్-సైట్ ఇన్‌స్టాలేషన్‌ను అనుమతిస్తాయి మరియు ఇంజనీరింగ్ ప్రాజెక్ట్‌లలో అత్యంత విస్తృతంగా ఉపయోగించే రకం.

క్లాస్ A/B (Precision/Refined Grade) బోల్ట్‌లు: అధిక ఖచ్చితత్వం మరియు గట్టి ఫిట్ క్లియరెన్స్‌లు, ఏకరీతి లోడ్ పంపిణీకి భరోసా; సాధారణంగా పరికరాల స్థావరాలు మరియు ఖచ్చితమైన స్ప్లికింగ్ కీళ్ల కోసం ఉపయోగిస్తారు.

II. ప్రామాణిక అసెంబ్లీ కాన్ఫిగరేషన్

నిర్మాణ కనెక్షన్ బోల్ట్‌ల కోసం ప్రామాణిక అసెంబ్లీ: 1 బోల్ట్ + 1 హెక్స్ గింజ + 1 ఫ్లాట్ వాషర్; నిర్దిష్ట ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి వసంత దుస్తులను ఉతికే యంత్రాలు జోడించబడతాయి. 1. షట్కోణ తలతో ప్రామాణిక బోల్ట్ శరీరం; ప్రామాణిక ముతక థ్రెడ్‌లు మరియు తగ్గిన-వ్యాసం విభాగాలు లేకుండా ఘన షాంక్‌ను కలిగి ఉంటుంది.

2. ప్రామాణిక సరిపోలే హెక్స్ గింజ; థ్రెడ్‌లు సురక్షితమైన బందు కోసం సమలేఖనం చేస్తాయి.

3. ఫ్లాట్ వాషర్ (ప్రామాణిక): బేరింగ్ ప్రాంతాన్ని పెంచడానికి మరియు బిగించే సమయంలో ఉపరితల నష్టం జరగకుండా నట్ లేదా బోల్ట్ హెడ్ కింద ఉంచబడుతుంది.

4. స్ప్రింగ్ వాషర్ (ఐచ్ఛికం): సాగే లాకింగ్‌ను అందించడానికి వైబ్రేషన్‌కు లోబడి ఉన్న ప్రాంతాల్లో ఇన్‌స్టాల్ చేయబడింది; వదులుగా ఉండకుండా నిరోధించడానికి మాత్రమే పనిచేస్తుంది మరియు నిర్మాణాత్మక లోడ్-బేరింగ్ సామర్థ్యాన్ని పెంచదు.

ప్రామాణిక అసెంబ్లీ కాన్ఫిగరేషన్‌లు:

· ప్రాథమిక: 1 బోల్ట్ + 1 గింజ + 1 ఫ్లాట్ వాషర్ (అత్యంత సాధారణం)

· యాంటీ-లూజనింగ్: 1 బోల్ట్ + 1 గింజ + 1 ఫ్లాట్ వాషర్ + 1 స్ప్రింగ్ వాషర్

III. ఉపరితల చికిత్స

1. సాదా / బ్లాక్ ఆక్సైడ్: పొడి ఇండోర్ పరిసరాల కోసం; అతి తక్కువ ధర.

2. హాట్-డిప్ గాల్వనైజింగ్: బహిరంగ, బహిర్గతమైన, తేమ లేదా తినివేయు పరిసరాల కోసం; తుప్పు-నిరోధకత మరియు మన్నికైనది.

3. ఎలెక్ట్రోఫోరేసిస్ / పెయింటింగ్: ప్రాథమిక తుప్పు రక్షణతో అలంకార ముగింపు; సాధారణంగా ఎన్‌క్లోజర్‌లు మరియు రెయిలింగ్‌ల కోసం ఉపయోగిస్తారు.

IV. అప్లికేషన్ దృశ్యాలు

1. తాత్కాలిక అసెంబ్లీ మరియు భాగాల ఫిక్సింగ్.

2. రెయిలింగ్‌లు, నిచ్చెనలు, నిర్వహణ ప్లాట్‌ఫారమ్‌లు, రూఫ్/వాల్ క్లాడింగ్ మరియు పైప్ సపోర్టులు వంటి ద్వితీయ నిర్మాణాల కోసం కనెక్షన్‌లు.

3. తేలికపాటి సహాయక నిర్మాణాలు మరియు నాన్-లోడ్-బేరింగ్ అలంకరణ అంశాలు.

V. అదనపు పాయింట్లు

1. ఇన్‌స్టాలేషన్: ప్రామాణిక మాన్యువల్ లేదా ఎలక్ట్రిక్ రెంచ్‌లను ఉపయోగించి బిగించవచ్చు; ప్రారంభ బిగింపు, చివరి బిగించడం లేదా టార్క్ నియంత్రణ కోసం నిర్దిష్ట అవసరాలు లేవు.

2. లక్షణాలు: కొద్దిగా భారీ రంధ్రాలలో సంస్థాపనకు అనుమతిస్తుంది; సమీకరించడం/విడదీయడం మరియు పునర్వినియోగపరచడం సులభం; అధిక కంపన వాతావరణంలో వదులుగా మారే అవకాశం ఉంది.

3. పరిమితులు: ఉక్కు కిరణాలు, నిలువు వరుసలు లేదా క్రేన్ గిర్డర్‌ల వంటి క్లిష్టమైన లోడ్-బేరింగ్ కనెక్షన్‌లలో అధిక-బలం బోల్ట్‌లకు ప్రత్యామ్నాయంగా ఖచ్చితంగా నిషేధించబడింది.

నిర్మాణం కోసం స్టాండర్డ్ స్టీల్ కనెక్షన్ బోల్ట్‌ల యొక్క ముఖ్య ప్రయోజనాలు ఏమిటి?

1. తక్కువ ధర, సేకరించడం సులభం మరియు అత్యంత బహుముఖ.

2. ప్రత్యేక ఉపకరణాలు అవసరం లేదు; సంస్థాపన ప్రామాణిక మాన్యువల్ రెంచ్‌తో నిర్వహించబడుతుంది.

3. తక్కువ బలం మరియు తక్కువ ప్రీలోడ్; వైబ్రేషన్ మరియు స్లిప్‌కు బలహీనమైన ప్రతిఘటన.

4. పదేపదే విడదీయవచ్చు మరియు తిరిగి కలపవచ్చు; సంస్థాపన మరియు తొలగింపు సౌకర్యవంతంగా ఉంటాయి.

5. లోడ్ కింద వైకల్యానికి గురయ్యే అవకాశం; ఉక్కు నిర్మాణాలలో ప్రాథమిక లోడ్-బేరింగ్ జాయింట్లకు తగనిది.

విభిన్నమైన ముఖ్యాంశాలు

I. కోర్ ప్రయోజనాలు

1. తక్కువ ధర మరియు అధిక వ్యయ-సమర్థత

ఈ ప్రామాణిక నిర్మాణ కనెక్షన్ బోల్ట్‌ల కోసం ముడి పదార్థాలు మరియు తయారీ ప్రక్రియలు సరళంగా ఉంటాయి, దీని ఫలితంగా యూనిట్ ధర అధిక-బలం బోల్ట్‌ల కంటే చాలా తక్కువగా ఉంటుంది; విస్తృతమైన ద్వితీయ కనెక్షన్‌లు లేదా తాత్కాలిక ఫిక్సింగ్‌ల కోసం ఉపయోగించినప్పుడు అవి ఖర్చులను గణనీయంగా తగ్గిస్తాయి.

2. కనీస పరికరాల అవసరాలతో సాధారణ సంస్థాపన

క్రమాంకనం చేయబడిన టార్క్ రెంచ్‌లు లేదా ప్రత్యేకమైన తుది-బిగించే పరికరాలు అవసరం లేదు; ప్రామాణిక మాన్యువల్ లేదా ఎలక్ట్రిక్ రెంచ్‌లు సరిపోతాయి. ప్రక్రియ ప్రారంభ బిగించడం, చివరి బిగించడం లేదా టార్క్ రీ-ఇన్‌స్పెక్షన్ వంటి సంక్లిష్ట దశలను నివారిస్తుంది, ఇది నేర్చుకోవడం మరియు అమలు చేయడం సులభం చేస్తుంది.

3. అధిక అనుకూలత మరియు సంస్థాపన సహనం

బోల్ట్ మరియు రంధ్రం మధ్య ఉన్న పెద్ద క్లియరెన్స్ (గ్రేడ్ C ముతక బోల్ట్‌లకు విలక్షణమైనది) మైనర్ ఆన్-సైట్ రంధ్రం విస్తరణ మరియు అమరిక సర్దుబాట్లను అనుమతిస్తుంది, కాంపోనెంట్ అసెంబ్లీని సులభతరం చేస్తుంది. నియంత్రిత యాక్సెస్ జోన్‌లు లేకుండా ఏదైనా ప్రాదేశిక ధోరణిలో ఇన్‌స్టాలేషన్ సాధ్యమవుతుంది.

4. ఫ్లెక్సిబుల్ అసెంబ్లీ / వేరుచేయడం మరియు పునర్వినియోగం

నిర్మాణాత్మక నష్టాన్ని నివారించడానికి రూపొందించబడింది, ఈ బోల్ట్‌లను తీసివేయడం మరియు మళ్లీ ఇన్‌స్టాల్ చేయడం సులభం, అధిక టర్నోవర్ రేట్లను అందిస్తాయి; అవి ప్రత్యేకంగా తాత్కాలిక ఫిక్సింగ్‌లు, తరచుగా నిర్వహణ అవసరమయ్యే ప్రాంతాలు లేదా భవిష్యత్తులో మార్పులు మరియు భర్తీకి సంబంధించిన భాగాలకు అనుకూలంగా ఉంటాయి.

5. సాధారణ కాన్ఫిగరేషన్ మరియు సులభమైన ఆన్-సైట్ నిర్వహణ

ప్రామాణిక అసెంబ్లీలో కేవలం బోల్ట్, గింజ మరియు ఫ్లాట్ వాషర్ ఉంటాయి. తక్కువ కాంపోనెంట్‌లతో, సరిపోలకపోవడం లేదా నష్టపోయే ప్రమాదం తక్కువగా ఉంటుంది, ఇన్వెంటరీ నిల్వ మరియు ఆన్-సైట్ రిక్విజిషన్ మేనేజ్‌మెంట్‌ను సులభతరం చేస్తుంది.

II. సాపేక్ష లోపాలు

1. డిజైన్ ప్రీలోడ్ లేదు; స్లిప్ మరియు వైబ్రేషన్‌కు బలహీనమైన ప్రతిఘటన

లోడ్ బదిలీ పూర్తిగా థ్రెడ్ లాకింగ్‌పై ఆధారపడి ఉంటుంది; అవి డైనమిక్ లోడ్‌లు లేదా పదేపదే వైబ్రేషన్‌లో సులభంగా వదులుతాయి మరియు ప్రాధమిక లోడ్-బేరింగ్ లేదా ఫెటీగ్-క్రిటికల్ కీళ్లలో ఉపయోగించడం కోసం ఖచ్చితంగా నిషేధించబడ్డాయి.

2. తక్కువ బలం గ్రేడ్

ప్రధానంగా గ్రేడ్ 4.6 లేదా 4.8; వాటి తన్యత మరియు షీర్ లోడ్-బేరింగ్ కెపాసిటీలు గ్రేడ్ 8.8 లేదా 10.9 హై-స్ట్రెంత్ బోల్ట్‌ల కంటే చాలా తక్కువగా ఉంటాయి, ఇవి భారీ లోడ్‌లకు లేదా ముఖ్యమైన వంగడానికి అనువుగా ఉంటాయి. 3. పేద కనెక్షన్ దృఢత్వం

లోడ్ కింద, భాగాలు ఎక్కువ జారడం మరియు రూపాంతరం చెందుతాయి, ప్రాథమిక ఉక్కు నిర్మాణ జాయింట్ల కోసం దృఢత్వం అవసరాలను తీర్చడంలో విఫలమవుతాయి.

III. ఎంపిక ప్రమాణాల సారాంశం

1. దీని కోసం సాధారణ బోల్ట్‌లకు ప్రాధాన్యత ఇవ్వండి: తాత్కాలిక ఫిక్సింగ్, సెకండరీ స్ట్రక్చర్‌లు (రెయిలింగ్‌లు, బ్రాకెట్‌లు, క్లాడింగ్ మొదలైనవి), స్టాటిక్ లోడ్ అప్లికేషన్‌లు మరియు అధిక స్లిప్-రెసిస్టెన్స్ అవసరాలు లేని స్థానాలు.

2. దీని కోసం హై-స్ట్రెంత్ బోల్ట్‌లను ఎంచుకోండి: ప్రాధమిక లోడ్-బేరింగ్ ఎలిమెంట్స్ (కిరణాలు, నిలువు వరుసలు, క్రేన్ బీమ్‌లు, ట్రస్సులు మొదలైనవి), డైనమిక్ లోడ్‌లు, అధిక దృఢత్వం అవసరాలు మరియు అధిక స్లిప్-రెసిస్టెన్స్ అవసరాలతో కూడిన శాశ్వత కనెక్షన్ జాయింట్‌లు.

ఆన్-సైట్ నిర్మాణ ప్రక్రియ

వర్తించే ప్రమాణం: GB 50205-2020. క్లాస్ సి (ముతక) మరియు క్లాస్ ఎ/బి (ఖచ్చితమైన) సాధారణ బోల్ట్‌లకు వర్తిస్తుంది; రెండు దృశ్యాలను కవర్ చేస్తుంది: తాత్కాలిక ఫిక్సింగ్ మరియు శాశ్వత నిర్మాణ కనెక్షన్లు.

I. నిర్మాణ తయారీ

1. మెటీరియల్ వెరిఫికేషన్: బోల్ట్ స్పెసిఫికేషన్లు, పొడవు, బలం గ్రేడ్ మరియు ఉపరితల చికిత్సను తనిఖీ చేయండి. రిక్విజిషన్ మ్యాచింగ్ గింజలు, ఫ్లాట్ దుస్తులను ఉతికే యంత్రాలు మరియు స్ప్రింగ్ వాషర్‌లు అవసరం మేరకు; వాటిని వ్యవస్థీకృత పద్ధతిలో నిల్వ చేయండి మరియు థ్రెడ్‌లను నష్టం నుండి రక్షించండి.

2. సాధనం తయారీ: ప్రామాణిక మాన్యువల్ రెంచెస్, ఎలక్ట్రిక్ రెంచెస్, యాంగిల్ గ్రైండర్లు, ఫైల్స్ మరియు మార్కర్స్; టార్క్ అమరిక పరికరాలు అవసరం లేదు.

3. కాంపోనెంట్ ఇన్స్పెక్షన్: దుమ్ము, నూనె మరియు వదులుగా ఉండే తుప్పును తొలగించడానికి కనెక్షన్ ఉపరితలాలను శుభ్రం చేయండి. ప్లేట్ స్ప్లికింగ్ ఖాళీలను తనిఖీ చేయండి; ఖాళీలు అధికంగా ఉంటే, స్పెసిఫికేషన్లకు అనుగుణంగా షిమ్ ప్లేట్‌లను ఇన్‌స్టాల్ చేయండి.

4. హోల్ అలైన్‌మెంట్ చెక్: బోల్ట్ హోల్ అమరికను ధృవీకరించండి. క్లాస్ సి బోల్ట్‌లకు మైనర్ రీమింగ్ అనుమతించబడుతుంది, అయితే రంధ్రాలను విస్తరించడానికి గ్యాస్ కట్టింగ్ ఖచ్చితంగా నిషేధించబడింది; అధిక వ్యత్యాసాలకు నివారణ చర్య అవసరం (ఉదా., పూరించడం మరియు మళ్లీ డ్రిల్లింగ్ చేయడం).

II. కాంపోనెంట్ పొజిషనింగ్ మరియు టెంపరరీ ఫిక్సింగ్

1. ఉక్కు భాగాలను ఎత్తండి మరియు సమలేఖనం చేయండి; అక్షాలు, ఎలివేషన్ మరియు ఫ్లాట్‌నెస్‌ని సర్దుబాటు చేయండి; తాత్కాలిక మద్దతుతో సురక్షితం.

2. మొత్తం స్థానభ్రంశం నిరోధించడానికి తక్కువ సంఖ్యలో బోల్ట్‌లు లేదా డ్రిఫ్ట్ పిన్‌లను ఉపయోగించి తాత్కాలికంగా స్థానాన్ని భద్రపరచండి.

III. బోల్ట్ చొప్పించడం

1. బోల్ట్‌లను ఉచితంగా చొప్పించండి; స్థిరమైన ధోరణిని నిర్వహించండి; సుత్తితో వారిని బలవంతం చేయవద్దు.

2. అసెంబ్లీ సీక్వెన్స్: బోల్ట్ హెడ్ → కాంపోనెంట్ ప్లేట్ ఉపరితలం → ఫ్లాట్ వాషర్ → (స్ప్రింగ్ వాషర్, అవసరమైతే) → ఇతర కాంపోనెంట్ ప్లేట్ ఉపరితలం → నట్. 3. స్ప్రింగ్ వాషర్ యొక్క స్ప్లిట్ ఎండ్ బేరింగ్ ఉపరితలంపై ఫ్లాట్‌గా ఉండకూడదు; ఇది యాంటీ-లూసింగ్ ఫంక్షన్‌ను నిర్ధారిస్తుంది.

IV. బందు కార్యకలాపాలు

1. ఫాస్టెనింగ్ సీక్వెన్స్: కీళ్ల వద్ద బోల్ట్ సమూహాల కోసం, కేంద్రం నుండి బయటికి సుష్టంగా బిగించండి; పొడవాటి స్ప్లైస్ కీళ్ల కోసం, ప్లేట్ వార్పింగ్ లేదా అసమాన ఒత్తిడి పంపిణీని నిరోధించడానికి మధ్య నుండి రెండు చివరల వైపుకు వెళ్లండి.

2. బందు అవసరాలు: ప్లేట్ ఉపరితలాలు దగ్గరి సంబంధంలో ఉండే వరకు బిగించండి; మితమైన బిగించడం సరిపోతుంది. ప్రారంభ బిగింపు, తుది బిగించడం లేదా టార్క్ పరిమితుల కోసం నిర్దిష్ట అవసరాలు లేవు లేదా ప్రీలోడ్‌పై కఠినమైన నియంత్రణ అవసరం లేదు.

3. బహుళ వరుస బోల్ట్ ఏర్పాట్ల కోసం, ప్రతి బోల్ట్‌ను ఒక్కొక్కటిగా మరియు వరుసగా బిగించండి; బోల్ట్‌లు తప్పిపోలేదని లేదా తగినంతగా బిగించలేదని నిర్ధారించుకోండి.

V. ప్రదర్శన పూర్తి చేయడం మరియు పూర్తయిన పని యొక్క రక్షణ

1. బిగించిన తర్వాత, ఉమ్మడి సమీపంలోని చెత్తను మరియు అదనపు మెటల్ ఫైలింగ్‌లను తొలగించండి.

2. బహిర్గతమైన థ్రెడ్ల పొడవును తనిఖీ చేయండి; ప్రమాణం 2-3 థ్రెడ్‌లు. బహిర్గతమైన భాగం చాలా పొడవుగా లేదా చాలా చిన్నదిగా ఉంటే తగిన పొడవు గల బోల్ట్‌తో భర్తీ చేయండి.

3. టచ్-అప్ యాంటీ-రస్ట్ పెయింట్‌ను బహిర్గతమైన థ్రెడ్‌లు మరియు కట్టింగ్ లేదా ఇంపాక్ట్ ద్వారా ప్రభావితమైన ప్రాంతాలకు వర్తించండి.

4. భారీ ప్రభావాలు లేదా బాహ్య అవాంతరాల నుండి పూర్తయిన కీళ్లను రక్షించండి.

VI. నాణ్యత తనిఖీ మరియు అంగీకారం

1. సమగ్ర దృశ్య తనిఖీ

· బోల్ట్‌లు, గింజలు మరియు దుస్తులను ఉతికే యంత్రాలు అన్నీ ఉన్నాయి మరియు సరిగ్గా ఇన్‌స్టాల్ చేయబడ్డాయి, తప్పిపోయిన లేదా తప్పుగా అమర్చబడిన భాగాలు లేవు;

· కనెక్షన్ ఉపరితలాలు కనిపించే ఖాళీలు లేకుండా గట్టిగా సరిపోతాయి;

· బహిర్గతమైన థ్రెడ్‌లు 2-3 థ్రెడ్‌లను కొలుస్తాయి, దృశ్య నాణ్యత ప్రమాణాలకు అనుగుణంగా ఉంటాయి;

· సుత్తి గుర్తులు లేదా దారం నష్టం లేదు.

2. ఫంక్షనల్ తనిఖీ

వైబ్రేషన్‌కు లోబడి ఉండే ప్రదేశాలలో టార్గెటెడ్ స్పాట్ చెక్‌లను నిర్వహించడం ద్వారా ఎటువంటి వదులు జరగకుండా చూసుకోండి.

VII. నిర్మాణ నిషేధాలు

1. గ్యాస్ కటింగ్ లేదా బర్నింగ్ ద్వారా రంధ్రాలను విస్తరించడం లేదా సృష్టించడాన్ని ఖచ్చితంగా నిషేధించండి;

2. ప్రాథమిక లోడ్-బేరింగ్ కీళ్ల వద్ద సాధారణ బోల్ట్‌లతో అధిక-బలం బోల్ట్‌లను భర్తీ చేయడాన్ని ఖచ్చితంగా నిషేధించండి;

3. స్ప్రింగ్ దుస్తులను ఉతికే యంత్రాలను వెనుకకు వ్యవస్థాపించకూడదు లేదా వదిలివేయకూడదు;

4. తరచుగా ప్రకంపనలకు లోబడి ఉన్న ప్రాంతాల్లో, సాధారణ బోల్ట్లను లోడ్-బేరింగ్ కనెక్షన్ యొక్క ఏకైక మార్గంగా ఉపయోగించకూడదు. సరళీకృత ప్రక్రియ

నిర్మాణ తయారీ → కాంపోనెంట్ అమరిక మరియు తాత్కాలిక ఫిక్సింగ్ → బోల్ట్ చొప్పించడం + దుస్తులను ఉతికే యంత్రాలు మరియు గింజల అసెంబ్లీ → సిమెట్రికల్ బిగుతు → థ్రెడ్ ప్రోట్రూషన్ యొక్క తనిఖీ + యాంటీ-తుప్పు టచ్-అప్ → అంగీకార తనిఖీ

కీ పనితీరు పారామితులు

ప్రమాణాలు: GB/T 5780, GB/T 5782, GB/T 3098.1; క్లాస్ సి (ముతక) బోల్ట్‌లు మరియు క్లాస్ ఎ/బి (ఖచ్చితమైన) బోల్ట్‌లుగా వర్గీకరించబడింది; సాధారణ బలం గ్రేడ్‌లు: 4.6, 4.8, 5.6.

I. బేస్ మెటీరియల్ మరియు కాఠిన్యం

1. సాధారణ పదార్థాలు: తక్కువ-కార్బన్ స్టీల్, Q235

2. ఉపరితల చికిత్స: సాదా ముగింపు, బ్లాక్ ఆక్సైడ్, హాట్-డిప్ గాల్వనైజింగ్, ఎలెక్ట్రోఫోరేసిస్

3. రాక్‌వెల్ కాఠిన్యం (HRC)

1. గ్రేడ్‌లు 4.6/4.8: ≤28 HRC

2. గ్రేడ్ 5.6: 22–32 HRC

II. మెకానికల్ లక్షణాలు (కనీస విలువలు)

గమనిక: సాధారణ బోల్ట్‌లు డిజైన్ ప్రీలోడ్‌కు లోబడి ఉండవు; లోడ్ బదిలీ కోత మరియు బేరింగ్ చర్యపై ఆధారపడి ఉంటుంది.

III. డైమెన్షనల్ మరియు థ్రెడ్ టాలరెన్స్‌లు

1. థ్రెడ్ ప్రెసిషన్

1. క్లాస్ C (ముతక) బోల్ట్‌లు: 8g (పెద్ద సహనం, బోల్ట్ మరియు రంధ్రం గోడ మధ్య ముఖ్యమైన క్లియరెన్స్; ఎక్కువగా ఆన్-సైట్‌లో ఉపయోగించబడుతుంది)

2. క్లాస్ A/B (ప్రెసిషన్) బోల్ట్‌లు: 6g (అధిక ఖచ్చితత్వం, కనిష్ట ఫిట్ క్లియరెన్స్)

2. పొడవు సహనం: నామమాత్రపు పొడవు ±2 మిమీ

3. షాంక్ స్ట్రెయిట్‌నెస్: ‰ (మిల్‌కి)

IV. నిర్మాణం మరియు సంస్థాపన పారామితులు

1. థ్రెడ్ ప్రొజెక్షన్: బిగించిన తర్వాత 2-3 థ్రెడ్‌లు గింజకు మించి ఉండటం ఆమోదయోగ్యమైనదిగా పరిగణించబడుతుంది

2. అసెంబ్లీ ఉపకరణాలు

1. స్టాండర్డ్: ఫ్లాట్ వాషర్; వైబ్రేటింగ్ కాంపోనెంట్‌ల కోసం స్ప్రింగ్ వాషర్ జోడించబడింది (వదులు కాకుండా నిరోధించడానికి మాత్రమే పనిచేస్తుంది; లోడ్ మోసే సామర్థ్యాన్ని పెంచదు)

3. హోల్ అవసరాలు

1. క్లాస్ సి (ముతక) బోల్ట్‌లు: ఫైల్‌ని ఉపయోగించి చిన్న ఆన్-సైట్ రంధ్రం విస్తరణ అనుమతించబడుతుంది; గ్యాస్ కట్టింగ్ ద్వారా విస్తరించడం ఖచ్చితంగా నిషేధించబడింది

2. క్లాస్ A/B (ఖచ్చితమైన) బోల్ట్‌లు: ఫిట్ ఖచ్చితత్వాన్ని నిర్ధారించడానికి రంధ్రం విస్తరణ ఖచ్చితంగా నిషేధించబడింది

V. పనితీరు లక్షణాలు

1. స్లిప్ రెసిస్టెన్స్: ప్రీలోడ్ లేదు; పరిచయ ఉపరితలాల వద్ద బలహీనమైన స్లిప్ నిరోధకత; ఆల్టర్నేటింగ్ డైనమిక్ లోడ్‌లు లేదా తీవ్రమైన వైబ్రేషన్‌కు లోబడి ఉండే కీళ్లకు తగనిది

2. పునర్వినియోగం: అనేకసార్లు విడదీయవచ్చు మరియు మళ్లీ ఉపయోగించుకోవచ్చు

3. కనెక్షన్ దృఢత్వం: సాపేక్షంగా తక్కువ దృఢత్వం; లోడ్ కింద స్లిప్ వైకల్యానికి గురయ్యే అవకాశం ఉంది

VI. అప్లికేషన్ యొక్క పరిధి

1. నిర్మాణం కోసం స్టాండర్డ్ స్టీల్ కనెక్షన్ బోల్ట్‌లు: తాత్కాలిక ఫిక్సింగ్, సెకండరీ స్ట్రక్చర్‌లు మరియు స్టాటిక్-లోడ్ సహాయక భాగాల కోసం మాత్రమే ఉద్దేశించబడింది

2. నిషేధించబడిన ఉపయోగం: స్టీల్ ఫ్రేమ్ బీమ్-టు-కాలమ్ కనెక్షన్‌లు, క్రేన్ బీమ్‌లు లేదా లాంగ్-స్పాన్ ట్రస్సులు వంటి ప్రాథమిక లోడ్-బేరింగ్ జాయింట్‌ల కోసం ఉపయోగించకూడదు; అధిక-బలం బోల్ట్‌లకు ప్రత్యామ్నాయం కాదు

తరచుగా అడిగే ప్రశ్నలు

Q1: క్లాస్ C మరియు క్లాస్ A/B బోల్ట్‌ల మధ్య తేడా ఏమిటి?

A: క్లాస్ C బోల్ట్‌లు పెద్ద షాంక్ టాలరెన్స్‌లు మరియు బోల్ట్ మరియు హోల్ వాల్ మధ్య పెద్ద క్లియరెన్స్‌తో ముతక/వాణిజ్య గ్రేడ్. అవి తాత్కాలిక ఫిక్సింగ్ మరియు ద్వితీయ నిర్మాణాల కోసం విస్తృతంగా ఉపయోగించే రకం ఎందుకంటే అవి చిన్న ఆన్-సైట్ హోల్ అలైన్‌మెంట్ సర్దుబాట్లను అనుమతిస్తాయి. క్లాస్ A/B బోల్ట్‌లు టైట్ ఫిట్ క్లియరెన్స్‌లు మరియు యూనిఫాం లోడ్ డిస్ట్రిబ్యూషన్‌తో కూడిన ఖచ్చితత్వం/శుద్ధి చేసిన గ్రేడ్, వీటిని ఎక్విప్‌మెంట్ బేస్‌లు మరియు ప్రెసిషన్ స్ప్లికింగ్ జాయింట్‌ల కోసం ఉపయోగిస్తారు.

Q2: అధిక బలం గల బోల్ట్‌లకు బదులుగా సాధారణ బోల్ట్‌లను ఉపయోగించవచ్చా?

A: నం. సాధారణ బోల్ట్‌లు (గ్రేడ్ 4.6/4.8/5.6) డిజైన్ ప్రీలోడ్, తక్కువ బలం మరియు స్లిప్ మరియు వైబ్రేషన్‌కు పేలవమైన నిరోధకతను కలిగి ఉండవు. స్టీల్ బీమ్-టు-కాలమ్ కనెక్షన్‌లు, క్రేన్ గిర్డర్‌లు మరియు లాంగ్-స్పాన్ ట్రస్సులు వంటి ప్రాథమిక లోడ్-బేరింగ్ జాయింట్‌లలో ఉపయోగించడం కోసం అవి ఖచ్చితంగా నిషేధించబడ్డాయి. అన్ని క్లిష్టమైన నిర్మాణ కనెక్షన్‌ల కోసం హై-స్ట్రెంత్ బోల్ట్‌లను (గ్రేడ్ 8.8/10.9) తప్పనిసరిగా ఉపయోగించాలి.

Q3: స్ప్రింగ్ వాషర్ యొక్క ప్రయోజనం ఏమిటి?

A: స్ప్రింగ్ వాషర్ వైబ్రేషన్ కింద వదులుగా ఉండకుండా ఉండటానికి సాగే లాకింగ్‌ను అందిస్తుంది. ఇది ఫ్లాట్ వాషర్ మరియు గింజ మధ్య ఇన్స్టాల్ చేయబడింది. ప్రామాణిక స్టాటిక్ లోడ్ అప్లికేషన్‌ల కోసం, ఫ్లాట్ వాషర్ మాత్రమే సరిపోతుంది. వైబ్రేటింగ్ పరికరాలు, క్రేన్-ప్రక్కనే ఉన్న నిర్మాణాలు లేదా డైనమిక్ లోడ్ పరిస్థితుల కోసం, స్ప్రింగ్ వాషర్ సిఫార్సు చేయబడింది, కానీ ఇప్పటికీ అధిక-బలం బోల్ట్ ప్రీ-టెన్షన్ వలె అదే యాంటీ-లూసింగ్ పనితీరును అందించదు.

Q4: సాధారణ బోల్ట్‌లను తిరిగి ఉపయోగించవచ్చా?

జ: అవును. టార్క్ షీర్ హై స్ట్రెంగ్త్ బోల్ట్‌ల మాదిరిగా కాకుండా, సాధారణ బోల్ట్‌లను విడదీయవచ్చు మరియు వాటి లోడ్-బేరింగ్ కెపాసిటీకి రాజీ పడకుండా అనేకసార్లు మళ్లీ ఉపయోగించుకోవచ్చు, థ్రెడ్‌లు మరియు షాంక్ దెబ్బతినకుండా ఉంటాయి. ఇది తాత్కాలిక ఫిక్సింగ్‌లు, మెయింటెనెన్స్ యాక్సెస్ పాయింట్‌లు మరియు భవిష్యత్ మార్పులకు లోబడి ఉండే భాగాలకు వాటిని అనువైనదిగా చేస్తుంది.

Q5: సాదా ముగింపు, బ్లాక్ ఆక్సైడ్ మరియు హాట్-డిప్ గాల్వనైజింగ్ మధ్య ఎలా ఎంచుకోవాలి?

జ: సాదా ముగింపు / బ్లాక్ ఆక్సైడ్ పొడి ఇండోర్ పరిసరాలకు మాత్రమే అనుకూలంగా ఉంటుంది. బహిరంగ బహిర్గతం, తేమ పరిస్థితులు లేదా తినివేయు వాతావరణాలకు హాట్-డిప్ గాల్వనైజింగ్ అవసరం; ఇది 8-10 సంవత్సరాల తుప్పు నిరోధకతను అందిస్తుంది. ప్రాథమిక తుప్పు రక్షణతో అలంకార అనువర్తనాల కోసం, ఎలెక్ట్రోఫోరేసిస్ పూత అందుబాటులో ఉంది.
