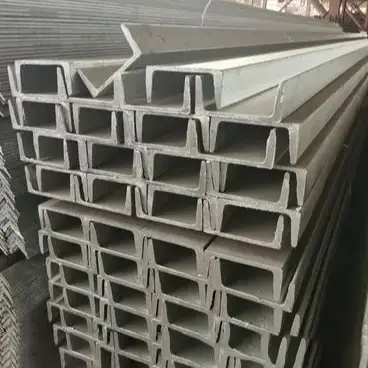

రూఫింగ్ కోసం హాట్ రోల్డ్ స్టీల్ ఛానల్ పర్లిన్లు పైకప్పులు మరియు గోడల కోసం భారీ-డ్యూటీ, లోడ్-బేరింగ్ స్ట్రక్చరల్ సభ్యులుగా పనిచేస్తాయి. చల్లని-రూపొందించిన సన్నని గోడల C- లేదా Z-పర్లిన్ల వలె కాకుండా, అవి వేడి-చుట్టిన ఉక్కు నుండి నేరుగా ఒకే, సమగ్ర యూనిట్గా ఏర్పడతాయి. ఈ ప్రక్రియ శీతలీకరణతో సంబంధం ఉన్న అంతర్గత ఒత్తిళ్లను తొలగిస్తుంది మరియు వెబ్ మరియు అంచుల అంతటా ఏకరీతి మందాన్ని నిర్ధారిస్తుంది, లైట్-గేజ్ స్టీల్ పర్లిన్ల యొక్క లోడ్-బేరింగ్ సామర్థ్యం సరిపోనప్పుడు వాటిని సరైన ప్రత్యామ్నాయ ఎంపికగా చేస్తుంది.
రా మెటీరియల్ వర్తింపు: రూఫింగ్ కోసం వర్జిన్ హాట్ రోల్డ్ స్టీల్ ఛానల్ పర్లిన్లు నేషనల్ స్టాండర్డ్ GB/T707కి ఖచ్చితమైన అనుగుణంగా చుట్టబడతాయి; రీసైకిల్ చేయబడిన/రీ-రోల్ చేయబడిన ప్రామాణికం కాని పదార్థాలను ఉపయోగించడం నిషేధించబడింది మరియు అధిక ప్రతికూల గోడ మందం విచలనం ఖచ్చితంగా నిరోధించబడుతుంది.
పూర్తయిన ఉత్పత్తి ప్రాసెసింగ్: వర్జిన్ ఛానల్ స్టీల్ స్థిర-పొడవు కట్టింగ్, ఒత్తిడి ఉపశమనం, ఖచ్చితమైన వెబ్ పంచింగ్ మరియు ఎండ్-ఫేస్ డీబరింగ్కు లోనవుతుంది; హాట్-రోల్డ్ బేస్ మెటీరియల్ యొక్క యాంత్రిక లక్షణాలు మారవు, ప్రాసెసింగ్ అసెంబ్లీ కోసం ఖచ్చితమైన ముగింపుకు పరిమితం చేయబడింది.
తగిన అప్లికేషన్లు: స్టీల్ బీమ్ లేదా కాంక్రీట్ రింగ్ బీమ్ బేస్లు, హెవీ-లోడ్ రూఫింగ్, రూఫ్-మౌంటెడ్ పరికరాల కోసం సస్పెండ్ ప్లాట్ఫారమ్లు, స్మెల్టింగ్ ప్లాంట్లలో అధిక-ఉష్ణోగ్రత సహాయక సౌకర్యాలు మరియు వృద్ధాప్య పోర్టల్ దృఢమైన ఫ్రేమ్ నిర్మాణాల పునరుద్ధరణ.
నిషేధించబడిన అప్లికేషన్లు: ప్రామాణిక కొత్త లైట్-లోడ్ ఫ్యాక్టరీ భవనాలు (15m లోపు పరిధులు) మరియు నిరంతర అతివ్యాప్తితో నిటారుగా ఉండే పైకప్పులు; ఈ దృశ్యాలు తక్కువ ఖర్చు-ప్రభావాన్ని మరియు నిర్మాణ అనుకూలతను అందిస్తాయి.
ఇండోర్ డ్రై/డస్ట్-ఫ్రీ ఎన్విరాన్మెంట్స్: ఇసుక బ్లాస్టింగ్/రస్ట్ రిమూవల్ తర్వాత కాంపోజిట్ పెయింట్ కోటింగ్.
అవుట్డోర్ తేమ/కోస్టల్/కెమికల్ ఎన్విరాన్మెంట్స్: దీర్ఘకాలిక తుప్పు రక్షణ కోసం హాట్-డిప్ గాల్వనైజింగ్.
నం. 8 ఛానల్ స్టీల్: 80×43×5mm (చిన్న-స్థాయి పునరుద్ధరణ ప్రాజెక్టులకు ప్రాథమిక పదార్థం)
నం. 10 ఛానల్ స్టీల్: 100×48×5.3mm (సాధారణ హెవీ-లోడ్ రూఫింగ్ కోసం ప్రాథమిక పదార్థం)
నెం. 12 ఛానల్ స్టీల్: 120×53×5.5mm (పరికర ప్లాట్ఫారమ్లు మరియు భారీ మంచు పేరుకుపోయిన ప్రాంతాల కోసం ప్రత్యేకించబడింది)
రౌండ్ స్టీల్ టై రాడ్లు: Φ12, Φ14 Q235 థ్రెడ్-రోల్డ్ చివరలతో హాట్-డిప్ గాల్వనైజ్డ్ రౌండ్ స్టీల్; ఛానల్ స్టీల్ వెబ్ యొక్క అధిక కాఠిన్యం కారణంగా, ఆన్-సైట్ డ్రిల్లింగ్ నిషేధించబడింది-బోల్ట్ రంధ్రాలు కర్మాగారంలో ముందుగా తయారు చేయబడాలి.
స్లీవ్ స్ట్రట్స్: Φ32×2.0 వెల్డెడ్ స్టీల్ పైప్; స్థానిక కోత ఒత్తిడిని ఎదుర్కోవడానికి వికర్ణ టై రాడ్ల యొక్క దృఢమైన మూల మద్దతు కోసం ఉపయోగిస్తారు.
రూఫ్ మోకాలి కలుపులు: L40×4 లేదా L50×5 సమాన-లెగ్ యాంగిల్ స్టీల్; గాలి చూషణ వలన ఏర్పడే తారుమారుని నిరోధించడానికి పర్లిన్లను ప్రధాన కిరణాలకు కలుపుతుంది.
పర్లిన్ క్లీట్స్: 3.0-5.0 mm వేడి-చుట్టిన స్టీల్ ప్లేట్ (కట్ మరియు బెంట్) ముందుగా డ్రిల్డ్ బోల్ట్ రంధ్రాలతో.
ఫాస్టెనింగ్ బోల్ట్లు: M14 లేదా M16 హాట్-డిప్ గాల్వనైజ్డ్ హై-స్ట్రెంగ్త్ బోల్ట్లు; ఛానల్ స్టీల్లోని పెద్ద-వ్యాసం ఇన్స్టాలేషన్ రంధ్రాలకు సరిపోయేలా పరిమాణంలో ఉంటుంది.
ప్రత్యక్ష అనుకూలత: స్టాండర్డ్ స్టాండింగ్-సీమ్ కలర్ స్టీల్ షీట్లు, ల్యాప్డ్ కలర్ స్టీల్ రూఫ్ ప్యానెల్లు మరియు గాజు ఉన్ని/రాక్ ఉన్ని ఇన్సులేషన్ లేయర్లు.
మ్యాచింగ్ ట్రిమ్/ఫ్లాషింగ్లు: రిడ్జ్ క్యాప్స్, ఈవ్ ఫ్లాషింగ్ మరియు రూఫ్ ఎక్స్పాన్షన్ జాయింట్ ట్రిమ్.
ప్రధాన పదార్థం ఎంపిక: నం. 8 హాట్-రోల్డ్ ఛానల్ స్టీల్ పర్లిన్లు (6-9 మీటర్ల ప్రామాణిక పొడవులు).
సహాయక పదార్థాలు: Φ12 ఒకే వరుస సాధారణ టై రాడ్లు; అదనపు మోకాలి కలుపులు లేవు.
వ్యతిరేక తుప్పు చికిత్స: Sa2.5 గ్రేడ్ ఇసుక బ్లాస్టింగ్ + ఎపోక్సీ ప్రైమర్ + టాప్ కోట్ యొక్క రెండు కోట్లు (ఫిల్మ్ మందం ≥80 μm).
వర్తించే పరిస్థితులు: రూఫ్ లోడ్ ≤0.8 kN/m²; సస్పెండ్ చేయబడిన పరికరాలు లేవు; పొడి లోతట్టు ప్రాంతాలు.
ప్రధాన పదార్థం ఎంపిక: నం. 10 లేదా నం. 12 మందమైన ఛానల్ స్టీల్; purlin అంతరం అవసరమైన విధంగా తగ్గించబడింది. సహాయక పదార్థాలు: Φ14 దగ్గరగా ఉండే టై రాడ్లు; యాంగిల్ స్టీల్ మోకాలి జంట కలుపులు 100% purlin స్థానాల్లో వ్యవస్థాపించబడ్డాయి.
వ్యతిరేక తుప్పు చికిత్స: ఇండోర్ ఉపయోగం కోసం స్ప్రే పెయింటింగ్; బహిరంగ ఉపయోగం కోసం హాట్-డిప్ గాల్వనైజింగ్.
వర్తించే షరతులు: వెంటిలేటర్లు, ఫోటోవోల్టాయిక్ సిస్టమ్లు లేదా నిర్వహణ సిబ్బంది ట్రాఫిక్ వంటి అదనపు లోడ్లకు పైకప్పు మద్దతు ఇస్తుంది.
మెటీరియల్ ఎంపిక: నం. 8 నుండి నం. 12 వరకు పరిమాణాలు (అవసరాల ఆధారంగా ఎంపిక చేయబడ్డాయి).
వ్యతిరేక తుప్పు ప్రమాణం: పర్లిన్లు, టై రాడ్లు, మోకాలి కలుపులు మరియు పర్లిన్ బ్రాకెట్లు అన్నీ భాగాల మధ్య గాల్వానిక్ తుప్పును తొలగించడానికి గాల్వనైజ్డ్ పూత మందాన్ని ≥120μm కలిగి ఉంటాయి.
ఇన్స్టాలేషన్ వివరాలు: ఎలక్ట్రోకెమికల్ తుప్పు కోసం మార్గాన్ని విచ్ఛిన్నం చేయడానికి పర్లిన్ బ్రాకెట్లు మరియు ప్రధాన కిరణాల మధ్య యాంటీ-తుప్పు రబ్బరు పట్టీలు వ్యవస్థాపించబడ్డాయి.
రూఫింగ్ కోసం హాట్ రోల్డ్ స్టీల్ ఛానల్ పర్లిన్లు: హాట్-రోల్డ్ బేస్ మెటీరియల్ ఏకరీతి గోడ మందాన్ని కలిగి ఉంటుంది మరియు చల్లని ఏర్పడటం వల్ల ఎటువంటి అవశేష ఒత్తిడి ఉండదు; ఇది సెక్షన్ బక్లింగ్ లేదా డెంటింగ్ లేకుండా పార్శ్వ భారీ-వస్తువు ప్రభావాలను మరియు సాంద్రీకృత మంచు భారాలను తట్టుకుంటుంది.
C/Z పర్లిన్లు: సన్నని గోడలు మరియు చల్లగా ఏర్పడినవి; పరిమితులను మించిన సాంద్రీకృత లోడ్లు వెంటనే వంగడం లేదా చిరిగిపోవడానికి కారణమవుతాయి, వాటిని సస్పెండ్ చేయడానికి పరికరాలు సరిపోవు.
ఛానల్ స్టీల్ పర్లిన్స్: దట్టంగా చుట్టిన మూల పదార్థం; 400°C వరకు ఉష్ణోగ్రతలకు స్వల్పకాలిక బహిర్గతం సమయంలో పార్శ్వ మెలితిప్పడం జరగదు, వాటిని బాయిలర్ గదులు మరియు కరిగించే వర్క్షాప్లకు అనుకూలంగా చేస్తుంది.
C/Z పర్లిన్లు: సన్నని గోడల విభాగాలలో థర్మల్ ఒత్తిడి వేగంగా విడుదలవుతుంది, ఇది సులభంగా పార్శ్వ బక్లింగ్ మరియు కూలిపోవడానికి దారితీస్తుంది; తరచుగా అగ్ని భద్రతా తనిఖీలలో విఫలమవుతుంది.
ఛానెల్ స్టీల్ పర్లిన్లు: సెక్షన్ యొక్క మొత్తం లోడ్-బేరింగ్ కెపాసిటీకి రాజీ పడకుండా పైప్లైన్ సపోర్టుల యొక్క ఏకపక్ష డ్రిల్లింగ్ మరియు వెల్డింగ్ కోసం తగినంత వెబ్ మందం అనుమతిస్తుంది.
C/Z పర్లిన్లు: 12 మిమీ కంటే ఎక్కువ వ్యాసం కలిగిన ఒకే రంధ్రం వంగిన బలాన్ని గణనీయంగా తగ్గిస్తుంది, భవిష్యత్తులో మార్పులను తీవ్రంగా పరిమితం చేస్తుంది.
ఖర్చు మరియు స్వీయ-బరువు పరిమితులు: అదే వ్యవధిలో, స్వీయ-బరువు C-సెక్షన్ స్టీల్ కంటే 60% ఎక్కువ, ప్రధాన బీమ్ మరియు ఫౌండేషన్ నిర్మాణ ఖర్చులు 12%–15% పెరుగుతాయి.
నిర్మాణ పరిమితులు: ఫ్లాట్ ఫ్లాంగ్లు పొడిగించిన పొడవు కోసం అతివ్యాప్తి చెందకుండా నిరోధిస్తాయి, ఇవి నిటారుగా ఉండే పైకప్పులపై నిరంతర లోడ్-బేరింగ్ డిజైన్లకు సరిపోవు.
దృశ్య తనిఖీ: ఛానల్ స్టీల్ ట్విస్టింగ్, ఫ్లాంజ్ క్రాకింగ్, ఎడ్జ్/కార్నర్ డిఫార్మేషన్ మరియు సర్ఫేస్ డీలామినేషన్ కోసం తనిఖీ చేయండి.
పరామితి ధృవీకరణ: స్పాట్-చెక్ వెబ్ మందం మరియు అంచు వెడల్పు సహనం; మిల్లు మెటీరియల్ నాణ్యత ధృవపత్రాలను ధృవీకరించండి; Q235B గ్రేడ్ స్టీల్ కోసం స్పెక్ట్రల్ రీ-టెస్టింగ్ నిర్వహించండి.
కట్-టు-లెంగ్త్: ప్రెసిషన్ ప్లాస్మా కట్టింగ్; కట్-ఫేస్ లంబంగా విచలనం ≤ 1mm.
స్ట్రెస్-రిలీఫ్ పంచింగ్: హోల్ ప్లేస్మెంట్ ≥ 1.5 రెట్లు రంధ్రం వ్యాసం అంచు నుండి; లోడ్ కింద చిరిగిపోకుండా నిరోధించడానికి సెంట్రల్ వెబ్ ఒత్తిడి-బలహీనమైన జోన్ను నివారించండి.
ఎండ్-ఫేస్ గ్రైండింగ్: రవాణా సమయంలో యాంటీ తుప్పు పూతకు నష్టం జరగకుండా మరియు ఇన్స్టాలేషన్ సిబ్బందికి గాయాలు కాకుండా కత్తిరించిన అంచులు మరియు రంధ్రాల నుండి బర్ర్లను తొలగించండి.
పెయింట్ కోటింగ్ రూట్: తుప్పు తొలగింపు కోసం షాట్ బ్లాస్టింగ్ (Sa2.5) → డస్ట్ బ్లో-ఆఫ్ → ఎపోక్సీ ప్రైమర్ స్ప్రేయింగ్ → డబుల్ లేయర్ టాప్ కోట్ స్ప్రేయింగ్ → 72-గంటల పరిసర ఉష్ణోగ్రత క్యూరింగ్.
హాట్-డిప్ గాల్వనైజింగ్ రూట్: యాసిడ్ పిక్లింగ్/డిగ్రేసింగ్ → వాటర్ రిన్సింగ్ → ఫ్లక్స్ ఇమ్మర్షన్ → 450–460°C వద్ద హాట్-డిప్ గాల్వనైజింగ్ → ఎయిర్ కూలింగ్/పాసివేషన్ → ఉపరితల జింక్ నోడ్యూల్స్ గ్రౌండింగ్.
డైమెన్షనల్ & రేఖాగణిత తనిఖీ: నిటారుగా, ట్విస్ట్/డిఫ్లెక్షన్ మరియు హోల్ స్పేసింగ్ యొక్క పూర్తి తనిఖీ.
యాంటీ-కారోషన్ స్పాట్ చెక్: పెయింట్ ఫిల్మ్ మరియు గాల్వనైజింగ్ లేయర్ మందం గేజ్లను ఉపయోగించి ఆన్-సైట్ మందం ధృవీకరణ.

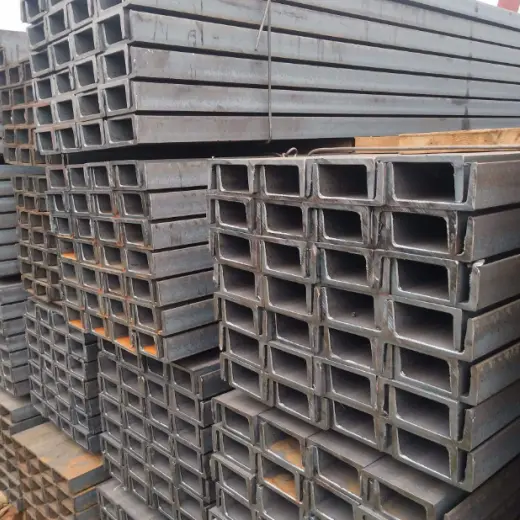

నిల్వ & ప్యాకేజింగ్: స్టీల్ ప్యాలెట్ బండిలింగ్; మోడల్, మెటీరియల్ మరియు యాంటీ తుప్పు స్పెసిఫికేషన్లతో మార్కింగ్; సముద్ర రవాణా కోసం తేమ-ప్రూఫ్ స్ట్రెచ్-ర్యాప్ ప్యాకేజింగ్.
|
ఛానెల్ పరిమాణం |
ఎత్తు h(మిమీ) |
కాలు వెడల్పు b(mm) |
వెబ్ మందం d(mm) |
సైద్ధాంతిక బరువు(kg/m) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
మెటీరియల్: Q235B హాట్-రోల్డ్ కార్బన్ స్ట్రక్చరల్ స్టీల్
మెకానికల్ బలం: దిగుబడి బలం ≥ 235 MPa; తన్యత బలం 375-500 MPa
థర్మల్ విస్తరణ గుణకం: 1.2 × 10⁻⁵/°C; దీర్ఘ-స్పాన్ రూఫింగ్ కోసం అవసరమైన విస్తరణ ఖాళీలు
పెయింట్-ఆధారిత వ్యతిరేక తుప్పు: మొత్తం మిశ్రమ పూత మందం ≥ 80 μm
హాట్-డిప్ గాల్వనైజింగ్: ప్రామాణిక లోతట్టు ప్రాంతాలకు ≥ 80 μm; తీర లేదా రసాయన తుప్పు మండలాలకు ≥ 120 μm
1. రూఫింగ్ కోసం హాట్ రోల్డ్ స్టీల్ ఛానల్ పర్లిన్లు నిటారుగా ఉండే రూఫింగ్ కోసం Z-ఆకారపు పర్లిన్లను భర్తీ చేయవచ్చా?
సమాధానం: నం. ఛానల్ స్టీల్ ఫ్లాట్ ఫ్లాంగ్లను కలిగి ఉంటుంది, ఇది వాలుగా ఉన్న పైకప్పులపై అసాధారణ లోడింగ్కు కారణమవుతుంది మరియు అతివ్యాప్తి ద్వారా నిరంతర లోడ్-బేరింగ్ను నిరోధిస్తుంది; ఇది పర్లిన్లను కాలక్రమేణా తారుమారు చేసే అవకాశం ఎక్కువగా ఉంటుంది, కాబట్టి అవి ఫ్లాట్ ఇన్స్టాలేషన్కు మాత్రమే అనుకూలంగా ఉంటాయి.
2. తీరప్రాంత ప్రాజెక్టుల కోసం సహాయక భాగాలకు ప్రత్యేక గాల్వనైజింగ్ అవసరమా?
జవాబు: అవును. వివిధ ఉక్కు పదార్థాల మధ్య సంభావ్య వ్యత్యాసాలు తుప్పును వేగవంతం చేస్తాయి; HAISHENG డిఫాల్ట్గా అన్ని సహాయక భాగాలకు 120 μm గాల్వనైజింగ్ ప్రమాణాన్ని వర్తింపజేస్తుంది, కాబట్టి కస్టమర్లు వాటిని విడిగా సోర్స్ చేయాల్సిన అవసరం లేదు.
3. ఛానల్ స్టీల్ కోసం ఆన్-సైట్ రంధ్రం డ్రిల్లింగ్ మరియు ఫ్యాక్టరీ ప్రీ-డ్రిల్లింగ్ మధ్య తేడా ఏమిటి?
సమాధానం: ఆన్-సైట్ డ్రిల్లింగ్ ఒత్తిడి ఉపశమనం లేదు, వెబ్ చిరిగిపోయే అధిక ప్రమాదాన్ని సృష్టిస్తుంది; ఫ్యాక్టరీ ప్రీ-డ్రిల్లింగ్ నిర్మాణాత్మక లోడ్-బేరింగ్ కెపాసిటీలో రాజీ పడకుండా హోల్ స్పేసింగ్ కోసం జాతీయ ప్రమాణాలను అనుసరిస్తుంది మరియు విదేశీ ప్రాజెక్టులకు ఇది తప్పనిసరి అవసరం.
