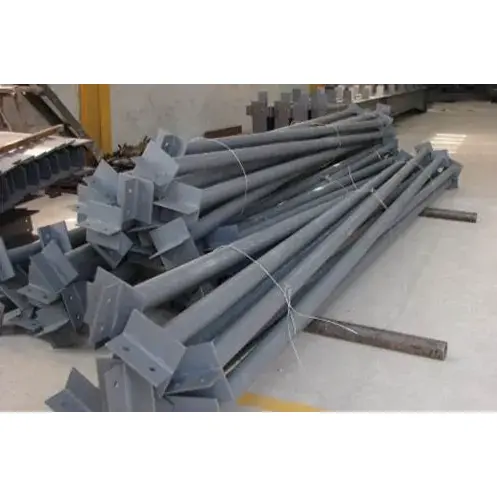

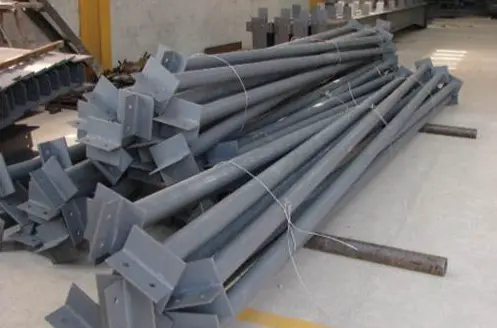

స్టీల్ స్ట్రక్చర్ ఫ్యాక్టరీ భవనాలు మరియు పోర్టల్ ఫ్రేమ్ సిస్టమ్స్లో, స్ట్రక్చరల్ స్టీల్ టై రాడ్ మెంబర్ అనేది ఒక అనివార్యమైన రేఖాంశ స్థిరీకరణ భాగం. ఈ ఉత్పత్తి రౌండ్ గొట్టాలు మరియు ఉక్కు విభాగాల నుండి తయారు చేయబడుతుంది మరియు భవనం యొక్క మొత్తం పొడవులో వేయబడుతుంది. ఇది బహుళ ఉక్కు ఫ్రేమ్ నిర్మాణాలను కలుపుతుంది మరియు ప్రత్యేకంగా క్షితిజ సమాంతర శక్తులను బదిలీ చేయడానికి మరియు భాగాల స్థానభ్రంశం పరిమితం చేయడానికి రూపొందించబడింది. వివిధ సహాయక భాగాలతో కలిపి ఉపయోగించినప్పుడు, ఇది భవనం యొక్క మొత్తం పార్శ్వ నిరోధకతను గణనీయంగా పెంచుతుంది. నిర్మాణ సామర్థ్యం మరియు భద్రత రెండింటినీ పరిగణనలోకి తీసుకుని ఉత్పత్తి విస్తృత శ్రేణి లక్షణాలు మరియు పరిపక్వ ప్రాసెసింగ్ పద్ధతులను కలిగి ఉంది. ఉక్కు నిర్మాణ ప్రాజెక్టులకు ఇది ఖర్చుతో కూడుకున్న ప్రామాణిక భాగం.
1. టై రాడ్ల పరిశ్రమ కోడ్ XG. అవి స్టీల్ స్ట్రక్చర్ పోర్టల్ ఫ్రేమ్, ఫ్యాక్టరీ భవనాలు మరియు ట్రస్ సిస్టమ్లలోని రేఖాంశ క్షితిజ సమాంతర ద్వితీయ భాగాలకు చెందినవి మరియు నిలువు లోడ్లను భరించవు.
2. స్ట్రక్చరల్ స్టీల్ టై రాడ్ సభ్యుడు ప్రధానంగా అక్షసంబంధ ఉద్రిక్తత మరియు అక్షసంబంధ ఒత్తిడిని తట్టుకుంటుంది. భవనం స్థలం యొక్క స్థిరమైన వ్యవస్థను నిర్మించడానికి ఇది ప్రధాన భాగం.
1. రేఖాంశ క్షితిజ సమాంతర శక్తులను ప్రసారం చేయండి, గాలి శక్తి, భూకంప ప్రభావాలను నిరోధించండి మరియు ఫ్యాక్టరీ క్రేన్ల ఆపరేషన్ ద్వారా ఉత్పన్నమయ్యే రేఖాంశ బ్రేకింగ్ శక్తిని నిరోధించండి.
2. ఉక్కు కిరణాలు మరియు ఉక్కు కాలమ్ల యొక్క ప్లానర్ బాహ్య స్థానభ్రంశం పరిమితం చేయడం, భాగాల గణన పొడవును సమర్థవంతంగా తగ్గిస్తుంది.
3. వివిధ సహాయక భాగాలతో కలిపి, ఇది మొత్తం భవనం యొక్క ప్రాదేశిక స్థిరత్వాన్ని నిర్ధారించడానికి పూర్తి పార్శ్వ శక్తిని నిరోధించే నిర్మాణ వ్యవస్థను ఏర్పరుస్తుంది.
1. దృఢమైన టై రాడ్లు: అవి టెన్షన్ మరియు ఒత్తిడి రెండింటినీ తట్టుకోగలవు. ఇవి మార్కెట్లో ఎక్కువగా ఉపయోగించబడుతున్నాయి మరియు ఎక్కువగా గుండ్రని ఉక్కు పైపులతో తయారు చేయబడ్డాయి. అవి సాధారణంగా పైకప్పు శిఖరం వద్ద, నిలువు వరుసల పైభాగంలో మరియు క్రేన్ కిరణాల యొక్క సంబంధిత ఎత్తు స్థానాల్లో అమర్చబడి ఉంటాయి.
2. ఫ్లెక్సిబుల్ టై రాడ్స్: ఇవి కేవలం టెన్షన్ను మాత్రమే తట్టుకోగలవు. అవి రౌండ్ స్టీల్ లేదా సింగిల్ యాంగిల్ స్టీల్తో తయారు చేయబడ్డాయి మరియు సాధారణంగా ప్రామాణిక ప్రధాన టై రాడ్లుగా ఉపయోగించబడవు.
1. స్ట్రక్చరల్ స్టీల్ టై రాడ్ మెంబర్ ప్రధాన పోర్టల్ ఫ్రేమ్ మరియు స్టీల్ కిరణాలను కనెక్ట్ చేయడానికి ఉపయోగించబడుతుంది. ఇది రౌండ్ స్టీల్ పైపులతో తయారు చేయబడింది మరియు మొత్తం రేఖాంశ అక్షసంబంధ శక్తిని ప్రసారం చేయడానికి బాధ్యత వహిస్తుంది.
2. రూఫ్ ట్రస్ టై బార్లు ZLT మరియు XLT రకాలుగా విభజించబడ్డాయి. అవి పైకప్పు ట్రస్సులను కనెక్ట్ చేయడానికి మాత్రమే ఉపయోగించబడతాయి మరియు చక్కటి రౌండ్ స్టీల్తో తయారు చేయబడతాయి. వారు కేవలం లోకల్ యాంకరింగ్ పాత్రను మాత్రమే పోషిస్తారు.
1. ఉపయోగించిన ప్రధాన పదార్థాలు హాట్-రోల్డ్ స్ట్రెయిట్ సీమ్ స్టీల్ పైపులు మరియు అతుకులు లేని ఉక్కు పైపులు. సాధారణ ప్రాజెక్ట్ల కోసం, Q235B మెటీరియల్ ఎంచుకోబడుతుంది, అయితే పెద్ద-స్పాన్ మరియు హెవీ-లోడ్ పరిస్థితుల కోసం, Q355B మెటీరియల్ ఉపయోగించబడుతుంది.
2. సాధారణ పైపు లక్షణాలు గోడ మందంతో కలిపిన బయటి వ్యాసం, అవి ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0 మరియు ∅159×4.0.
3. ముడి పదార్థాల ప్రామాణిక పొడవులు 6m, 9m మరియు 12mగా విభజించబడ్డాయి. ప్రామాణిక పొడవును మించిన రాడ్లు ఆన్-సైట్లో కనెక్ట్ చేయబడతాయి.
1. ఎండ్ ప్లేట్లు: మెటీరియల్ ప్రధాన పైపు పదార్థం వలె ఉంటుంది, మందం 8 మిమీ నుండి 16 మిమీ వరకు ఉంటుంది. ఉక్కు కిరణాలు మరియు ఉక్కు స్తంభాల అంచులతో బోల్ట్ కనెక్షన్ కోసం డ్రాయింగ్ల ప్రకారం బోల్ట్ రంధ్రాలు ముందుగానే ప్రాసెస్ చేయబడతాయి.
2. రీన్ఫోర్స్మెంట్ రిబ్ ప్లేట్లు: ఎండ్ ప్లేట్ల స్థానిక వైకల్యాన్ని నివారించడానికి ఒత్తిడికి గురైన మద్దతు స్థానాల్లో త్రిభుజాకార గట్టిపడే ప్లేట్లు జోడించబడతాయి. మీడియం-స్పాన్ భవనాలలో ఈ అనుబంధాన్ని వదిలివేయవచ్చు.
3.రిజర్వ్డ్ హోల్ పొజిషన్: ఫ్యాక్టరీ ఆన్-సైట్ అసెంబ్లీ ఖచ్చితత్వాన్ని నిర్ధారించడానికి బోల్ట్ హోల్స్, కార్నర్ బ్రేస్ కనెక్షన్ హోల్స్ మరియు సపోర్ట్ ఎంకరేజ్ హోల్స్ను ఏకరీతిగా ప్రాసెస్ చేస్తుంది.
1. కనెక్టింగ్ బోల్ట్లు: సాధారణ పరిస్థితుల్లో, క్రేన్లు, భూకంప రక్షణ ప్రాంతాలు, మరియు హెవీ-లోడ్ ఫ్యాక్టరీల కోసం 4.8 గ్రేడ్ సాధారణ బోల్ట్ల M16 మరియు M20 స్పెసిఫికేషన్లను ఉపయోగించండి, 8.8 గ్రేడ్ హై-స్ట్రెంగ్త్ బోల్ట్లను ఉపయోగించండి.
2. సహాయక ఉపకరణాలు: ప్రతి టై రాడ్లో అదే స్పెసిఫికేషన్ ఫ్లాట్ వాషర్లు, స్ప్రింగ్ వాషర్లు, మరియు మందపాటి గింజలు ఉంటాయి. అన్ని ఉపకరణాలు వ్యతిరేక తుప్పు కోసం ఏకరీతిగా చికిత్స పొందుతాయి.
1. ఫౌండేషన్ యాంటీ-కొరోషన్ ట్రీట్మెంట్: సాధారణ ప్రాజెక్ట్ల కోసం, St3 గ్రేడ్ యొక్క మాన్యువల్ రస్ట్ రిమూవల్ అవలంబించబడింది； కీలక ప్రాజెక్ట్ల కోసం, Sa2.5 గ్రేడ్ షాట్ బ్లాస్టింగ్ రస్ట్ రిమూవల్ అమలు చేయబడుతుంది. బేస్ కోట్ మరియు టాప్ కోట్ వర్తించబడతాయి, డ్రై ఫిల్మ్ మొత్తం మందం 60μm నుండి 100μm వరకు నియంత్రించబడుతుంది.
2. అధిక వ్యతిరేక తుప్పు కాన్ఫిగరేషన్: బహిరంగ మరియు అధిక తేమతో కూడిన తినివేయు వాతావరణాల కోసం, మొత్తం హాట్-డిప్ గాల్వనైజింగ్ ప్రక్రియ అవలంబించబడింది. ద్విపార్శ్వ గాల్వనైజింగ్ మొత్తం 275g/㎡ కంటే తక్కువ కాదు.
3. ఫైర్ ప్రొటెక్షన్ ట్రీట్మెంట్: ఫైర్ జోన్లలో ఉన్న రాడ్ల కోసం, 0.5గం నుండి 1గం వరకు అగ్ని నిరోధక సమయంతో సన్నని రకం ఫైర్ప్రూఫ్ పూతలను వర్తింపజేయండి.
స్ట్రక్చరల్ స్టీల్ టై రాడ్ సభ్యుడు స్వతంత్రంగా పని చేయలేరు మరియు ఇతర భాగాలతో కలపాలి. క్షితిజ సమాంతరంగా, ఇది రూఫ్ క్షితిజ సమాంతర మద్దతు మరియు కాలమ్ క్రాస్ సపోర్ట్లతో కలిపి, మరియు నిలువుగా, నిలువు మద్దతులు మరియు మూల కలుపులతో కలిపి మూసివేయబడిన మరియు స్థిరమైన మొత్తం మద్దతు వ్యవస్థను ఏర్పరుస్తుంది.
1. భవనం నిలువు వరుసల ఎగువ ఎత్తులో, మొత్తం పొడవుతో పాటు దృఢమైన టై రాడ్లను ఇన్స్టాల్ చేయండి.
2. ఫ్యాక్టరీ పైకప్పు యొక్క శిఖరం వద్ద, మొత్తం లైన్ వెంట దృఢమైన టై రాడ్లను ఇన్స్టాల్ చేయండి.
3. క్రేన్లతో కూడిన కర్మాగారాల కోసం, క్రేన్ బీమ్ల ఎగువ మరియు దిగువ అంచుల వద్ద టై రాడ్లను జోడించండి.
4. ఉక్కు కిరణాల చివర్లలో, వేరియబుల్ క్రాస్-సెక్షన్లు ఉన్న ప్రాంతాలలో మరియు వివిధ మద్దతు నోడ్ల వద్ద, స్థిరత్వాన్ని పెంచడానికి రాడ్ల సంఖ్యను పెంచండి.
1. రౌండ్ పైపు యొక్క ప్రధాన భాగం, రెండు ముగింపు ప్లేట్లు మరియు అవసరమైన గట్టిపడే ప్లేట్లతో సహా పూర్తి పూర్తయిన భాగాలను పూర్తి చేయండి.
2. కాంపోనెంట్-నిర్దిష్ట క్రమ సంఖ్యలు, ఫ్యాక్టరీ అర్హత సర్టిఫికెట్లు మరియు ముడి పదార్థాలకు సంబంధించిన మెటీరియల్ నాణ్యత హామీ పత్రాలు.
3. భాగాల సంఖ్యకు అనుగుణంగా బోల్ట్లు, గింజలు మరియు దుస్తులను ఉతికే యంత్రాలు వంటి తగినంతగా సరిపోలిన ఇన్స్టాలేషన్ ఉపకరణాలు.
4. పూత లేదా హాట్-డిప్ గాల్వనైజింగ్ ట్రీట్మెంట్ను పూర్తి చేసిన భాగాలు.
5. నిర్మాణ ప్రయోజనాల కోసం వివరణాత్మక ఇన్స్టాలేషన్ నోడ్ డ్రాయింగ్లు.
1. బలమైన యాంకరింగ్ సామర్థ్యం, బహిరంగ గాలి ఒత్తిడిని సమర్థవంతంగా నిరోధించడం మరియు మొత్తం స్టీల్ ఫ్రేమ్ను వణుకు లేదా టిల్టింగ్ చేయకుండా నిరోధించడం.
2. సింపుల్ స్ట్రక్చరల్ స్టీల్ టై రాడ్ సభ్యుడు, తేలికైనది, ఆన్-సైట్ ఇన్స్టాలేషన్కు సులభం, మొత్తం నిర్మాణ పురోగతిని గణనీయంగా మెరుగుపరుస్తుంది.
3. పొజిషనింగ్ ఫంక్షన్ను ఖచ్చితంగా సాధించండి, మొత్తం భవనం యొక్క శక్తి స్థితిని ఏకరీతిగా నియంత్రిస్తుంది, నిర్మాణ శక్తిని మరింత సమతుల్యం చేస్తుంది.
4. పూర్తి వ్యతిరేక తుప్పు ప్రక్రియ, చాలా కాలం పాటు బహిరంగ వాతావరణంలో ఉపయోగించినప్పటికీ, ఇది తుప్పు మరియు దెబ్బతినడానికి అవకాశం లేదు.
5. పోర్టల్ ఫ్రేమ్ నిర్మాణాలు, వివిధ స్టీల్ ఫ్రేమ్ ఫ్యాక్టరీలు మరియు ఇతర భవన రకాలకు అనుకూలమైన పూర్తి ఉత్పత్తి లక్షణాలు మరియు వర్గాలు.
6. తక్కువ పెట్టుబడి వ్యయం, అత్యుత్తమ నిర్మాణాత్మక ఉపబల ప్రభావం, ఉక్కు నిర్మాణ భవనాల మొత్తం భద్రతా గుణకాన్ని గణనీయంగా మెరుగుపరుస్తుంది.
1. వృత్తాకార పైపు విభాగం అద్భుతమైన లోడ్-బేరింగ్ పనితీరును ప్రదర్శిస్తుంది. స్ట్రక్చరల్ స్టీల్ టై రాడ్ మెంబర్ని అన్ని దిశలలో ఏకరీతి జడత్వంతో సాగదీయవచ్చు మరియు కుదించవచ్చు. ఇది అక్షసంబంధ శక్తిని మాత్రమే కలిగి ఉంటుంది మరియు అదనపు బెండింగ్ క్షణాలను ఉత్పత్తి చేయదు. యాంగిల్ స్టీల్ సపోర్ట్లు మరియు రౌండ్ స్టీల్ స్ట్రట్లు మాత్రమే సాగదీయబడతాయి మరియు కుదింపులో ఉన్నప్పుడు, అవి బక్లింగ్ మరియు వైకల్యానికి గురవుతాయి. రూఫ్ రిడ్జ్ మరియు కాలమ్ టాప్ వంటి ప్రెజర్ బేరింగ్ మరియు పొజిషనింగ్ అవసరమయ్యే లొకేషన్లు వృత్తాకార పైపు టై రాడ్లను మాత్రమే ఉపయోగించగలవు.
2. కడ్డీలు భవనం యొక్క రేఖాంశ దిశలో ఏకరీతిలో వేయబడతాయి, నిరంతరం శక్తిని ప్రసారం చేస్తాయి, ప్రతి స్వతంత్ర దృఢమైన ఫ్రేమ్ను మొత్తం ప్రాదేశిక నిర్మాణంలోకి కలుపుతాయి. క్రాస్ సపోర్ట్లు నిరంతరాయంగా అమర్చబడి ఉంటాయి మరియు టై రాడ్లు ఒకే రూఫ్ ట్రస్ను మాత్రమే పరిష్కరిస్తాయి, పూర్తి రేఖాంశ పరిమితిని సాధించలేకపోయాయి.
1. పైపులు మార్కెట్-స్టాండర్డ్ రెడీమేడ్ మెటీరియల్స్, సాధారణ కట్టింగ్, వెల్డింగ్ మరియు హోల్-మేకింగ్ ప్రక్రియలు మరియు చిన్న ఉత్పత్తి చక్రంతో ఉంటాయి. బాక్స్-రకం భాగాలు మరియు H-ఆకారపు ఉక్కు భాగాలతో పోలిస్తే, అనుకూలీకరణ ధర తక్కువగా ఉంటుంది మరియు సరఫరా వేగం వేగంగా ఉంటుంది.
2. అదే ఒత్తిడిని మోసే సామర్థ్యం యొక్క ఆవరణలో, వృత్తాకార పైపు టై రాడ్ల స్వీయ-బరువు H- ఆకారపు ఉక్కు మరియు I- కిరణాల కంటే చాలా తక్కువగా ఉంటుంది. నిరంతర పద్ధతిలో పెద్ద ప్రాంతంలో ఉపయోగించినప్పుడు, ఇది మొత్తం ప్రాజెక్ట్ వ్యయాన్ని సమర్థవంతంగా నియంత్రించగలదు.
1. రాడ్ల చివరలను ముగింపు పలకలతో ముందే వెల్డింగ్ చేస్తారు, మరియు ఆన్-సైట్, అవి నేరుగా బోల్ట్లను ఉపయోగించి పుంజం లేదా కాలమ్ యొక్క అంచుకు స్థిరంగా ఉంటాయి. ఆన్-సైట్ వెల్డింగ్ అవసరం లేదు. క్రాస్ సపోర్ట్లకు ఆన్-సైట్ అసెంబ్లీ మరియు ఓపెనింగ్ హోల్స్ అవసరం, అసెంబ్లీ ప్రక్రియ మరింత గజిబిజిగా ఉంటుంది.
2. ఉత్పత్తి అధిక బహుముఖ ప్రజ్ఞను కలిగి ఉంది. రూఫ్ రిడ్జ్, కాలమ్ టాప్ మరియు క్రేన్ బీమ్ వంటి బహుళ స్థానాల్లో ఒకే స్పెసిఫికేషన్ రాడ్లను ఉపయోగించవచ్చు. మ్యాచింగ్ యాక్సెసరీలు ఏకీకృతం చేయబడ్డాయి, పెద్ద-స్థాయి జాబితా తయారీ మరియు మొత్తం నిర్మాణ ప్రణాళికను సులభతరం చేస్తాయి.
1. భవనం పార్శ్వంగా క్రాస్ సపోర్ట్ల ద్వారా మరియు రేఖాంశంగా స్ట్రక్చరల్ స్టీల్ టై రాడ్ మెంబర్ల ద్వారా మద్దతు ఇస్తుంది. ఈ రెండు రకాల భాగాలు రేఖాగణిత స్థిరమైన నిర్మాణాన్ని రూపొందించడానికి సహకరిస్తాయి. టై రాడ్లు మరియు మూలలో కలుపులు పైకప్పు ట్రస్సులు మరియు ఉక్కు కిరణాల కోసం స్థానిక ఉపబలాలను మాత్రమే అందిస్తాయి మరియు భవనం నిర్మాణం యొక్క రేఖాంశ స్థిరత్వంలో పాల్గొనవు.
2. అవి ఉక్కు కిరణాలు మరియు ఉక్కు స్తంభాల పార్శ్వ వైకల్యాన్ని సమర్థవంతంగా నిరోధించాయి, భాగాల గణన పొడవును తగ్గించడం మరియు కిరణాలు మరియు నిలువు వరుసల క్రాస్-సెక్షనల్ కొలతలు ఆప్టిమైజ్ చేయడంలో సహాయపడతాయి, తద్వారా ఉపయోగించిన ప్రధాన పదార్థం ఉక్కు మొత్తాన్ని తగ్గిస్తుంది.
వృత్తాకార పైపు యొక్క బయటి ఉపరితలం మృదువైనది మరియు క్రమబద్ధంగా ఉంటుంది, తుప్పు తొలగింపు, పెయింటింగ్ మరియు హాట్-డిప్ గాల్వనైజింగ్ వంటి తుప్పు నిరోధక కార్యకలాపాలు సౌకర్యవంతంగా ఉంటాయి. ఓపెన్-టైప్ యాంగిల్ స్టీల్ మరియు ఛానల్ స్టీల్తో పోలిస్తే, బహిరంగ తేమ మరియు తినివేయు వాతావరణాలలో, యాంటీ-తుప్పు మన్నిక ప్రభావం మెరుగ్గా ఉంటుంది.
1. టై రాడ్లు: రేఖాంశంగా నిరంతర పద్ధతిలో వేయబడి, ఉద్రిక్తత మరియు కుదింపును తట్టుకోగల సామర్థ్యం మరియు ప్రధాన నిర్మాణ స్థిరమైన భాగాలకు చెందినవి.
2. క్రాస్ సపోర్ట్స్: నిరంతరాయంగా క్రాస్ నమూనాలో అమర్చబడి, కేవలం టెన్షన్ను మాత్రమే కలిగి ఉంటుంది, ప్రధానంగా పార్శ్వ గాలి నిరోధకత మరియు భూకంప నిరోధకతకు బాధ్యత వహిస్తుంది.
3. టై రాడ్లు: చక్కటి గుండ్రని ఉక్కుతో తయారు చేస్తారు, పైకప్పు ట్రస్సులను యాంకరింగ్ చేయడానికి మాత్రమే ఉపయోగిస్తారు, ఎన్క్లోజర్ కోసం చిన్న-స్థాయి ఉపకరణాలకు చెందినవి.
4. సెకండరీ బీమ్లు: నిలువు లోడ్లను కలిగి ఉండటం, ప్రధానంగా ఫ్లోర్ లోడ్లను ప్రసారం చేయడం మరియు ఫోర్స్-బేరింగ్ దిశ మరియు పనితీరు టై రాడ్ల నుండి పూర్తిగా భిన్నంగా ఉంటాయి.
1. ప్రవేశించిన తర్వాత ముడి పదార్థాల తనిఖీ: Q235B మరియు Q355B స్టీల్ మెటీరియల్ సర్టిఫికేట్లను ధృవీకరించండి, పైపు వ్యాసం మరియు గోడ మందాన్ని తనిఖీ చేయండి, పైప్ వంగడం, ఓవల్ ఆకారం లేదా తుప్పు పట్టడం వంటి ఏవైనా సమస్యలను గుర్తించండి మరియు టాలరెన్స్ పరిమితులను మించిన వైకల్య పదార్థాలను సరిదిద్దండి. అలాగే, సరిపోలే కనెక్షన్ ప్లేట్లను తనిఖీ చేయండి మరియు అంగీకరించండి.
2. మెటీరియల్ తొలగింపు కోసం సంఖ్యాపరమైన కట్టింగ్: రూపొందించిన కొలతలు ప్రకారం స్టీల్ పైపులను కత్తిరించండి, వెల్డింగ్ కోసం రిజర్వు చేయబడిన సంకోచ భత్యాన్ని వదిలివేయండి మరియు పైపు చివర్లలో బర్ర్స్ను పాలిష్ చేయండి.
3. యాక్సెసరీస్ కట్టింగ్: డ్రాయింగ్లపై కొలతలను ఖచ్చితంగా అనుసరించి, ముగింపు ప్లేట్లు మరియు త్రిభుజాకార గట్టిపడే ప్లేట్లను కత్తిరించడానికి సంఖ్యా నియంత్రణ పరికరాలను ఉపయోగించండి.
4. అసెంబ్లీ మరియు స్పాట్ వెల్డింగ్: పొజిషనింగ్ కోసం ఫిక్చర్లను ఉపయోగించండి, ఉక్కు పైపుల యొక్క రెండు చివర్ల మధ్యలో ముగింపు పలకలను ఉంచండి మరియు స్థిరీకరణ కోసం స్పాట్ వెల్డింగ్ చేయండి. స్పాట్ వెల్డింగ్ రీన్ఫోర్స్మెంట్ను పూర్తి చేయడానికి ఒత్తిడికి గురైన నోడ్ల వద్ద త్రిభుజాకార గట్టిపడే ప్లేట్లను ఇన్స్టాల్ చేయండి.
5. చుట్టుకొలత వెల్డింగ్: ఉక్కు పైపులు మరియు ముగింపు పలకల మధ్య కనెక్షన్ పాయింట్లను పూర్తిగా వెల్డ్ చేయడానికి కార్బన్ డయాక్సైడ్ గ్యాస్ షీల్డ్ వెల్డింగ్ను ఉపయోగించండి. చుట్టుకొలత వెల్డ్స్ రెండవ-స్థాయి వెల్డ్ ప్రమాణాన్ని అనుసరిస్తాయి. సాధారణ ప్రాజెక్ట్ల కోసం, దృశ్య తనిఖీలను మాత్రమే నిర్వహించండి; కీలకమైన ఫ్యాక్టరీ ప్రాజెక్ట్ల కోసం, తక్కువ సంఖ్యలో UT లోపాలను గుర్తించే పరీక్షలను నిర్వహించండి.
6. సంఖ్యా నియంత్రణ డ్రిల్లింగ్: ముగింపు ప్లేట్లలో బోల్ట్ రంధ్రాలను ప్రాసెస్ చేయడానికి సంఖ్యా నియంత్రణ డ్రిల్లింగ్ యంత్రాలను ఉపయోగించండి. ప్రధాన రంధ్రం వ్యాసాలు M16 మరియు M20 బోల్ట్లకు అనుగుణంగా ఉంటాయి, ఇది రంధ్ర స్థానాల యొక్క ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.
7. దిద్దుబాటు మరియు గ్రౌండింగ్: వెల్డింగ్ వల్ల పైపు చివరల వద్ద వక్రతను సరిచేయండి మరియు వెల్డ్ స్పర్స్ మరియు వెల్డింగ్ శిధిలాలను రుబ్బు.
8. తుప్పు చికిత్స: సాధారణ స్ట్రక్చరల్ స్టీల్ టై రాడ్ సభ్యుల కోసం, St3 ప్రమాణాల ప్రకారం మాన్యువల్ రస్ట్ రిమూవల్ చేయండి, ఆపై ప్రైమర్ మరియు టాప్కోట్ వర్తించండి. అధిక తుప్పు అవసరాలు ఉన్న ఉత్పత్తుల కోసం, మొత్తం హాట్-డిప్ గాల్వనైజింగ్ చికిత్సను నిర్వహించండి.
9. నంబరింగ్ మరియు నిల్వ: ప్రత్యేకమైన కాంపోనెంట్ నంబర్ను స్ప్రే చేయండి, అన్ని ఉపకరణాలను లెక్కించండి, వాటిని ప్యాక్ చేయండి మరియు వాటిని రవాణా కోసం నిల్వ చేయండి.
సాధారణ పైపు లక్షణాలు: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0
ముగింపు ప్లేట్ మందం: 8mm నుండి 16mm, ప్రామాణిక రంధ్రం పరిమాణం M16, M20
అనుకూల పొడవు: బే పరిమాణం ప్రకారం 3 మీ నుండి 9 మీ, ముడి పదార్థం ప్రామాణిక పొడవు: 6 మీ, 9 మీ, 12 మీ
మ్యాచింగ్ టాలరెన్స్: రాడ్ బాడీ ≤ L/1000 యొక్క స్ట్రెయిట్నెస్, ఎండ్ ప్లేట్ యొక్క హోల్ డిస్టెన్స్ టాలరెన్స్ ±1.5mm
|
మెటీరియల్ గ్రేడ్ |
దిగుబడి బలం |
తన్యత బలం |
అప్లికేషన్ దృశ్యాలు |
|
Q235B |
≥235MPa |
375-500MPa |
సంప్రదాయ పోర్టల్ ఫ్రేమ్ల కోసం రిడ్జ్ మరియు కాలమ్ టాప్ టై రాడ్లు |
|
Q355B |
≥355MPa |
470-630MPa |
క్రేన్లతో పెద్ద-స్పాన్ మరియు భారీ-డ్యూటీ వర్క్షాప్లు |
ఫోర్స్ రకం: బేర్ యాక్సియల్ టెన్షన్ మరియు యాక్సియల్ కంప్రెషన్, నిలువు బెండింగ్ క్షణం లేదు. రౌండ్ పైపు విభాగం అన్ని దిశలలో గైరేషన్ యొక్క ఏకరీతి వ్యాసార్థాన్ని కలిగి ఉంటుంది, యాంగిల్ స్టీల్ మరియు రౌండ్ స్టీల్తో చేసిన ఫ్లెక్సిబుల్ టై రాడ్ల కంటే మెరుగైన కంప్రెషన్ స్థిరత్వం.
ఫంక్షనల్ పనితీరు: దృఢమైన ఫ్రేమ్ల యొక్క విమానం వెలుపల స్థానభ్రంశం చెందడాన్ని పరిమితం చేయండి, కిరణాలు మరియు నిలువు వరుసల గణన పొడవును తగ్గించండి, రేఖాంశ గాలి లోడ్ మరియు భూకంప భారాన్ని బదిలీ చేయండి.
నిర్మాణ లక్షణం: భవనం వెంట నిరంతరం అమర్చబడి, కాలమ్ బ్రేసింగ్ మరియు రూఫ్ హారిజాంటల్ బ్రేసింగ్తో మొత్తం స్థిరమైన వ్యవస్థను ఏర్పరుస్తుంది.
ఉక్కు పైపు మరియు ముగింపు ప్లేట్ మధ్య చుట్టుకొలత వెల్డ్ ద్వితీయ వెల్డ్కు చెందినది. సాధారణ ప్రాజెక్టుల కోసం దృశ్య తనిఖీని స్వీకరించారు. కీలక ప్రాజెక్టుల కోసం పాక్షిక UT తనిఖీ నిర్వహించబడుతుంది మరియు 100% తనిఖీ అవసరం లేదు.
సాధారణ యాంటీ తుప్పు: St3 మాన్యువల్ రస్ట్ రిమూవల్, పెయింట్ యొక్క మొత్తం డ్రై ఫిల్మ్ మందం 60～90μm
తీరప్రాంత మరియు తేమతో కూడిన ప్రాంతాలకు భారీ యాంటీ తుప్పు: హాట్-డిప్ గాల్వనైజింగ్, జింక్ పొర మందం ≥70μm
ఫైర్ ప్రొటెక్షన్: ఫైర్ కంపార్ట్మెంట్లలో 0.5h అగ్ని నిరోధక వ్యవధితో సన్నని ఫైర్ప్రూఫ్ పూత ఉపయోగించబడుతుంది, సాధారణ ప్రాంతాలకు అగ్ని రక్షణ చికిత్స లేదు.
బోల్ట్ ఎంపిక: సాధారణ వర్క్షాప్ల కోసం గ్రేడ్ 4.8 బోల్ట్లు, క్రేన్ వర్క్షాప్లు మరియు భూకంప ప్రాంతాల కోసం గ్రేడ్ 8.8 హై-స్ట్రెంగ్త్ బోల్ట్లు
సహాయక ఉపకరణాలు: ఫ్లాట్ దుస్తులను ఉతికే యంత్రాలు మరియు వసంత దుస్తులను ఉతికే యంత్రాలతో పూర్తి చేయండి
దృఢమైన టై రాడ్ (రౌండ్ పైప్ రకం): టెన్షన్ మరియు కంప్రెషన్ను నిరోధిస్తుంది, నిర్మాణ స్థిరత్వానికి ప్రధాన భాగం
ఫ్లెక్సిబుల్ టై రాడ్ (రౌండ్ స్టీల్/సింగిల్ యాంగిల్ స్టీల్): టెన్షన్ను మాత్రమే నిరోధించడం, సహాయక కనెక్షన్ కోసం ఉపయోగించబడుతుంది
సమగ్ర మెటీరియల్ సరఫరా మరియు అసెంబ్లీ: ప్రాజెక్ట్ అవసరాల ప్రకారం, మేము అదే సమయంలో మద్దతు, మూలలో కలుపులు, purlins మొదలైన వాటితో సహా ఉక్కు నిర్మాణ భాగాల యొక్క పూర్తి సెట్ను అందించగలము. ఆన్-సైట్ అసెంబ్లీ విచలనాలను నివారించడానికి మరియు రీవర్క్ సమస్యలను తగ్గించడానికి మేము ఏకీకృత ప్రాసెసింగ్ ప్రమాణాలు మరియు కనెక్షన్ కొలతలను అనుసరిస్తాము.
పూర్తి-ప్రాసెస్ సాంకేతిక మద్దతు: అమ్మకానికి ముందు, మేము టై రాడ్ల కోసం ఎంపిక మరియు లేఅవుట్ ప్లాన్లను అందించడానికి బిల్డింగ్ స్పాన్, క్రేన్ కాన్ఫిగరేషన్ మరియు సీస్మిక్ గ్రేడ్ను మిళితం చేస్తాము మరియు రాడ్ల అమరికను ఆప్టిమైజ్ చేయడానికి ఉచిత ఇష్యూ నిర్మాణ నోడ్ డ్రాయింగ్లను అందిస్తాము.
వృత్తిపరమైన లాజిస్టిక్స్ రక్షణ: స్ట్రక్చరల్ స్టీల్ టై రాడ్ మెంబర్ యొక్క రెండు చివరలు రక్షించబడ్డాయి మరియు మొత్తం మెంబర్ వాటర్ప్రూఫ్ ఫిల్మ్తో చుట్టబడి ఉంటుంది. రవాణా సమయంలో వైకల్యం, పెయింట్ దెబ్బతినడం మరియు పైపుల తాకిడిని నివారించడానికి పొడవైన సభ్యులు విభజించబడ్డారు మరియు బలోపేతం చేయబడతారు మరియు ప్యాక్ చేయబడతారు. అదే సమయంలో, మేము ప్యాకింగ్ జాబితాలు మరియు లాజిస్టిక్స్ ట్రాకింగ్ సమాచారాన్ని అందిస్తాము.
ఆన్-సైట్ ఇన్స్టాలేషన్ మార్గదర్శకత్వం: మేము గ్రాఫిక్ ఇన్స్టాలేషన్ మాన్యువల్ను అందిస్తాము మరియు చైనీస్ మరియు ఇంగ్లీష్ రెండింటిలోనూ రిమోట్ సాంకేతిక మద్దతును అందిస్తాము. ఇన్స్టాలేషన్ను సమర్ధవంతంగా పూర్తి చేయడంలో నిర్మాణ బృందానికి సహాయం చేయడానికి నోడ్ కనెక్షన్లు మరియు రాడ్ కాంబినేషన్ల వంటి నిర్మాణ వివరాలకు సంబంధించిన ప్రశ్నలకు మేము నిజ సమయంలో సమాధానం ఇస్తాము.
అమ్మకాల తర్వాత దీర్ఘకాలిక హామీ: ప్రధాన పైపులు 5 సంవత్సరాల నాణ్యత హామీతో అందించబడతాయి మరియు హాట్-డిప్ గాల్వనైజింగ్ మరియు పెయింట్ యాంటీ తుప్పు పొరలు 2 సంవత్సరాల హామీతో అందించబడతాయి. మేము పూర్తి స్థాయి సహాయక భాగాలను నిరంతరం సరఫరా చేస్తాము మరియు చెల్లాచెదురుగా ఉన్న చిన్న వస్తువులను తిరిగి నింపడానికి మద్దతు ఇస్తాము. అదే సమయంలో, మేము తరువాతి కాలానికి నిర్వహణ మరియు మరమ్మతు ప్రణాళికలను ఉచితంగా అందిస్తాము.
Q1 దృఢమైన టై రాడ్లు మరియు ఫ్లెక్సిబుల్ టై రాడ్ల మధ్య త్వరగా తేడాను ఎలా గుర్తించాలి మరియు రకాన్ని ఎలా ఎంచుకోవాలి?
రౌండ్ ట్యూబ్లతో తయారు చేయబడిన దృఢమైన టై రాడ్లు టెన్షన్ మరియు ప్రెజర్ రెండింటినీ తట్టుకోగలవు మరియు రూఫ్ రిడ్జ్లు, కాలమ్ టాప్లు మరియు క్రేన్ బీమ్లు వంటి కోర్ లోడ్-బేరింగ్ స్థానాలకు అనుకూలంగా ఉంటాయి. ఫ్లెక్సిబుల్ టై రాడ్లతో తయారు చేసిన స్టీల్ ట్యూబ్లు మరియు సింగిల్ యాంగిల్ స్టీల్లు కేవలం టెన్షన్ను తట్టుకోగలవు మరియు సహాయక టెన్షన్-బేరింగ్ భాగాలుగా మాత్రమే ఉపయోగించబడతాయి. సాంప్రదాయ ఉక్కు నిర్మాణ కర్మాగారాల కోసం, దృఢమైన టై రాడ్లకు ప్రాధాన్యత ఇవ్వబడుతుంది.
Q2 టై రాడ్లను ఇతర సహాయక భాగాలతో కలపకుండా ఒంటరిగా ఉపయోగించవచ్చా?
నం. టై రాడ్లు ప్రధానంగా రేఖాంశ శక్తులను బదిలీ చేయడానికి మరియు స్థానాలను అందించడానికి పని చేస్తాయి. పూర్తి వ్యవస్థను రూపొందించడానికి వాటిని పైకప్పు క్షితిజ సమాంతర మద్దతులు, కాలమ్-టు-కాలమ్ క్రాస్ సపోర్ట్లు మరియు మూలలో కలుపులు కలిపి ఉండాలి. వాటిని మాత్రమే ఉపయోగించడం వల్ల మొత్తం నిర్మాణ స్థిరత్వాన్ని సాధించలేము.
Q3 క్రేన్లతో సాధారణ కర్మాగారాలు మరియు కర్మాగారాలకు బోల్ట్లను ఎలా ఎంచుకోవాలి?
క్రేన్లు లేని సాధారణ కర్మాగారాల కోసం మరియు భూకంప ప్రాంతాలలో కాకుండా, 4.8 గ్రేడ్ సాధారణ బోల్ట్లు అవసరాలను తీర్చగలవు. క్రేన్ క్రేన్లతో అమర్చబడిన మరియు భూకంప రక్షణ మండలాల్లో ఉన్న భవనాల కోసం, నోడ్ల కనెక్షన్ బలాన్ని పెంచడానికి 8.8 గ్రేడ్ హై-స్ట్రెంత్ బోల్ట్లను తప్పనిసరిగా ఉపయోగించాలి.
Q4 బహిరంగ తడి మరియు తీర ప్రాంతాలకు ఎలాంటి యాంటీ తుప్పు పరిష్కారం సిఫార్సు చేయబడింది?
అత్యంత తినివేయు వాతావరణంలో, సాధారణ పెయింట్ పూత మాత్రమే ఉపయోగించడానికి ఇది సిఫార్సు చేయబడదు. మొత్తం హాట్-డిప్ గాల్వనైజింగ్ ప్రక్రియకు ప్రాధాన్యత ఇవ్వాలి. జింక్ పొర మందం ప్రమాణాలకు అనుగుణంగా ఉన్న తర్వాత, ఇది చాలా కాలం పాటు ఉప్పు పొగమంచు మరియు తేమ కోతను నిరోధించగలదు, సంప్రదాయ స్ప్రే పెయింటింగ్ చికిత్స కంటే చాలా ఎక్కువ సేవా జీవితం ఉంటుంది.
Q5 మొత్తంగా రవాణా చేయలేని దీర్ఘ-పొడవు టై రాడ్లను ఎలా నిర్వహించాలి?
స్టాండర్డ్ స్ట్రక్చరల్ స్టీల్ టై రాడ్ సభ్యులు 6మీ, 9మీ, మరియు 12మీ పొడవును కలిగి ఉంటారు. ఈ పొడవులను మించిన రాడ్ల కోసం, మేము వాటిని విభాగాలలో ముందుగా తయారు చేస్తాము, చివర్లలో వెల్డింగ్ పొడవైన కమ్మీలను వదిలి, కార్యకలాపాల కోసం నిర్మాణ సైట్కు వాటిని రవాణా చేస్తాము. అదే సమయంలో, సంబంధిత స్ప్లికింగ్ నిర్మాణ ప్రణాళికలు అందించబడతాయి.
Q6 అన్ని ఎండ్ ప్లేట్లు త్రిభుజాకార గట్టిపడే ప్లేట్లను కలిగి ఉండాలా?
పెద్ద లోడ్-బేరింగ్ మరియు సాంద్రీకృత నోడ్లతో ఉన్న స్థానాల కోసం, ఎండ్ ప్లేట్లు వైకల్యం చెందకుండా నిరోధించడానికి గట్టిపడే ప్లేట్లను తప్పనిసరిగా ఇన్స్టాల్ చేయాలి. చిన్న స్పాన్లు మరియు తక్కువ లోడ్లు కలిగిన సంప్రదాయ కర్మాగారాల కోసం, మొత్తం ప్రాజెక్ట్ వ్యయాన్ని నియంత్రించడానికి గట్టిపడే ప్లేట్లను విస్మరించవచ్చు.
