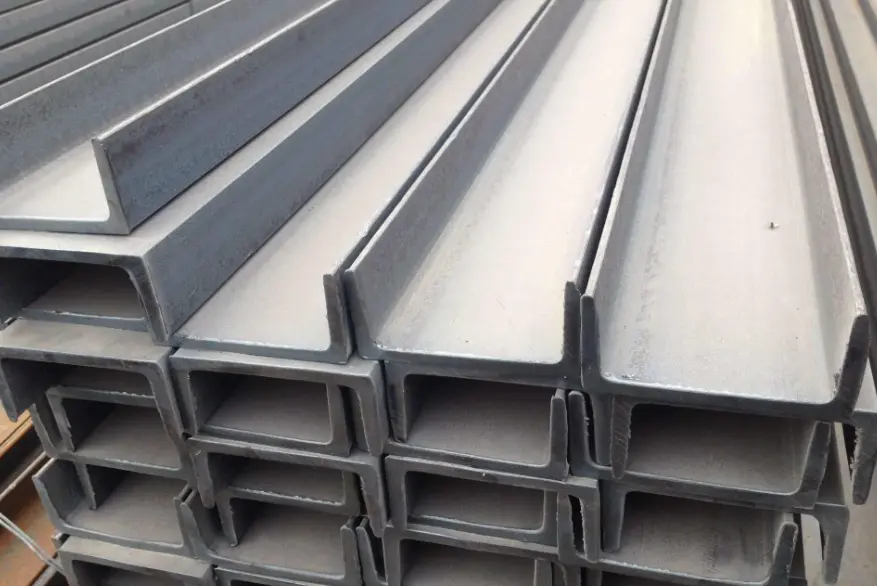

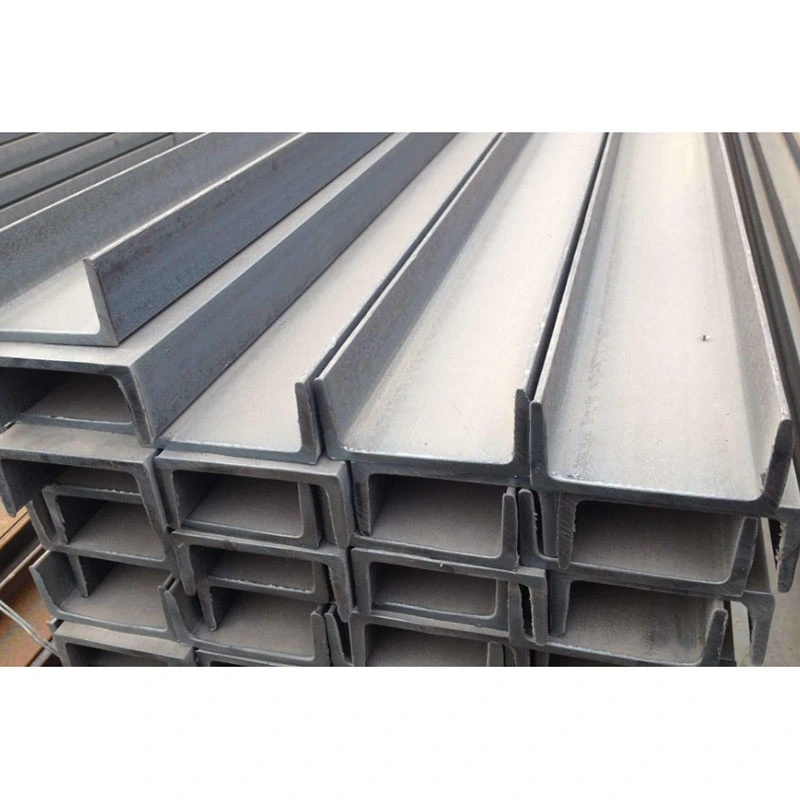

హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానల్

హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానెల్‌లు ఉక్కు నిర్మాణంలో అత్యంత విస్తృతంగా ఉపయోగించే తేలికైన, ఓపెన్-ప్రొఫైల్ విభాగాలు. H-కిరణాలు లేదా I-కిరణాలు-ద్వి దిశాత్మక బెండింగ్ కోసం రూపొందించబడినవి కాకుండా-ఈ ఛానెల్‌లు ప్రత్యేకమైన బిగింపు మరియు నిరోధక సామర్థ్యాలను అందించడానికి ఒకే-వైపు U- ఆకారపు ఓపెనింగ్‌ను ఉపయోగించుకుంటాయి. అవి ప్రత్యేకంగా ఫ్రేమ్ బ్రేసింగ్, సపోర్ట్ బేస్‌లు, ఎంబెడెడ్ వాల్ కాంపోనెంట్స్ మరియు పర్లిన్ ఫ్రేమింగ్ వంటి సహాయక లోడ్-బేరింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడ్డాయి. చల్లగా ఏర్పడిన సన్నని గోడల C-విభాగాల వలె కాకుండా, హాట్-రోల్డ్ ఛానెల్‌లు దట్టమైన మెటలర్జికల్ నిర్మాణాన్ని కలిగి ఉంటాయి మరియు సంపీడన వైకల్యానికి ఉన్నతమైన ప్రతిఘటనను కలిగి ఉంటాయి, పారిశ్రామిక ప్రదేశాలు మరియు తేమతో కూడిన బహిరంగ ప్రదేశాలతో సహా డిమాండ్ చేసే వాతావరణాలకు వాటిని అనుకూలంగా చేస్తుంది.

ఇప్పటికే ఉన్న మా ముడి పదార్ధాల ఇన్వెంటరీని ప్రభావితం చేస్తూ, HAISHENG సెకండరీ ప్రెసిషన్ ప్రాసెసింగ్‌ను మాత్రమే చేస్తుంది-ప్లేట్ స్ప్లికింగ్ అవసరాన్ని తొలగిస్తుంది మరియు తక్కువ డెలివరీ సమయాలను నిర్ధారిస్తుంది. మేము టోర్షనల్ దృఢత్వాన్ని మెరుగుపరచడానికి బ్యాక్-టు-బ్యాక్ వెల్డింగ్ సవరణలను కూడా అందిస్తాము, చాలా తేలికైన ఉక్కు నిర్మాణ సహాయక భాగాల అవసరాలను సమర్థవంతంగా తీరుస్తాము.

ఉత్పత్తి వర్గీకరణ మరియు క్రాస్-సెక్షన్ గుర్తింపు

1. రెండు రకాల ఛానెల్ విభాగాల మధ్య వ్యత్యాసం

- హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానల్: స్టీల్ మిల్లులో అధిక ఉష్ణోగ్రతల వద్ద ఒకే ముక్కగా ఏర్పడుతుంది; ఏకరీతి వెబ్ మరియు అంచు మందం మరియు లోపలి అంచు ఉపరితలంపై ఒక స్వాభావిక వాలును కలిగి ఉంటుంది; అధిక బేస్-మెటీరియల్ మొండితనాన్ని మరియు ప్రభావ నిరోధకతను అందిస్తుంది; లోడ్-బేరింగ్ శాశ్వత నిర్మాణ అనువర్తనాలకు అనుకూలం.

- కోల్డ్-ఫార్మ్డ్ సి-ఛానల్: హీట్ ట్రీట్‌మెంట్ లేకుండా పరిసర ఉష్ణోగ్రత వద్ద రోల్-బెండింగ్ సన్నని స్టీల్ షీట్‌ల ద్వారా రూపొందించబడింది; సన్నని గోడలు మరియు తక్కువ స్వీయ-బరువు లక్షణాలు; లైట్-గేజ్ స్టీల్ రూఫ్ పర్లిన్‌లు మరియు ఇంటీరియర్ ఫ్రేమింగ్ కోసం మాత్రమే ఉపయోగించబడుతుంది; లోడ్-బేరింగ్ టెన్షన్ సభ్యులుగా ఉపయోగించడానికి అనుమతి లేదు.

2. మోడల్ హోదా మరియు డైమెన్షనల్ నిర్వచనాలు

- హోదా ప్రమాణం: ఫార్మాట్ `[` + సంఖ్య + ప్రత్యయం `a` లేదా `b` (ఉదా., `[14a`, `[16b`) ఉపయోగించి పేరు పెట్టబడింది; ప్రత్యయం `a` అనేది సన్నని అంచులతో తేలికపాటి మోడల్‌ను సూచిస్తుంది, అయితే `b` మందమైన అంచులతో కూడిన భారీ-డ్యూటీ మోడల్‌ను సూచిస్తుంది.

- క్రాస్-సెక్షన్ పారామితులు: వెబ్ ఎత్తు (h), అంచు వెడల్పు (b), వెబ్ మందం (tw), మరియు అంచు మందం (tf) అనే నాలుగు పారామితుల ద్వారా నిర్వచించబడింది. అన్ని హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానెల్‌లు లోపలి అంచు ఉపరితలంపై ఒక స్వాభావిక వాలును కలిగి ఉంటాయి, ఇవి I-కిరణాలు లేదా H-కిరణాల కోసం ఉపయోగించే ప్రామాణిక కనెక్టర్‌లకు అనుకూలంగా లేవు.

- ఫ్యాక్టరీ ప్రామాణిక పొడవులు: 6m, 9m మరియు 12m యొక్క ప్రామాణిక పొడవులలో సరఫరా చేయబడుతుంది; ఫ్యాక్టరీ నుండి ప్రామాణికం కాని పొడవులు అందుబాటులో లేవు; అదనపు-పొడవైన సభ్యులకు ఆన్-సైట్ బెవెల్డ్ బట్-వెల్డింగ్ అవసరం.

3. మెటీరియల్ ఎంపిక ప్రమాణాలు

- Q235B: ప్రామాణిక ఇండోర్ పరిసరాలు, పొడి బాహ్య ప్రాంతాలు, సాధారణ పైపింగ్ మద్దతులు మరియు గోడ ఎంబెడ్‌మెంట్‌లకు అనుకూలం; 95% మార్కెట్ లభ్యత; అత్యల్ప సేకరణ ఖర్చు.

- Q355B: మురికి పారిశ్రామిక వాతావరణాలు, పరికరాలు కంపనం ఉన్న ప్రాంతాలు, హెవీ-డ్యూటీ బ్రాకెట్‌లు మరియు అధిక-పవన-లోడ్ టెన్షన్ కనెక్షన్‌లకు అనుకూలం; 51% అధిక దిగుబడి బలం మరియు చక్రీయ (ప్రత్యామ్నాయ) లోడ్‌లకు అధిక నిరోధకతను అందిస్తుంది.

ఫ్యాక్టరీ-సప్లైడ్ ప్రెసిషన్ ఫినిషింగ్ మరియు స్టాండర్డ్ సొల్యూషన్స్

1. ప్రామాణిక పూర్తి భాగాలు

- ప్రధాన ఛానల్ బాడీ: CNC కోల్డ్ రంపాలను ఉపయోగించి పొడవుకు కత్తిరించండి; ముగింపు ముఖాలు లంబంగా మరియు మృదువుగా ఉంటాయి, ప్లాస్మా కట్టింగ్‌తో సంబంధం ఉన్న ఆక్సీకరణ బర్ర్స్ నుండి ఉచితం, తద్వారా అసెంబ్లీ ఖాళీలను నివారిస్తుంది.

- ఎండ్ ఫిట్టింగ్‌లు: ఫ్లాట్ కనెక్షన్ ఎండ్ ప్లేట్లు మరియు ఛానెల్-ఎండ్ సీలింగ్ ప్లేట్లు (వర్షం మరియు ధూళిని నిరోధించడానికి సీలింగ్ ప్లేట్లు ఛానెల్ ఓపెనింగ్‌ను మూసివేస్తాయి, తద్వారా అంతర్గత తుప్పు తగ్గుతుంది)

- అంతర్గత ఛానల్ భాగాలు: నిలువు అంతర్గత గట్టిపడే పక్కటెముకలు (కుదింపు కింద బహిరంగ-విభాగం ఛానల్ యొక్క సాధారణ సమస్యను నిరోధించడానికి లోపలి గోడలకు వ్యతిరేకంగా స్పాట్-వెల్డింగ్ చేయబడింది)

- పార్శ్వ ఉపకరణాలు: యుటిలిటీ సపోర్ట్ ప్లేట్లు, ఇంటర్-కాలమ్ టై లగ్‌లు మరియు వృత్తాకార పైపు బిగింపులు (పార్శ్వ బిగింపు మరియు లోడ్-బేరింగ్ కనెక్షన్‌ల కోసం రూపొందించబడ్డాయి)

2. బోల్ట్ హోల్ తయారీ మరియు ట్రైనింగ్ నిబంధనలు

- హోల్ ఫాబ్రికేషన్: 3-యాక్సిస్ CNC మెషిన్ (టాలరెన్స్ ±0.2mm) ఉపయోగించి లోడ్-బేరింగ్ కనెక్షన్ హోల్స్ ఖచ్చితత్వంతో డ్రిల్ చేయబడతాయి; గ్రేడ్ 4.8 స్టాండర్డ్ బోల్ట్‌లు మరియు గ్రేడ్ 8.8 హై-స్ట్రెంత్ బోల్ట్‌లకు అనుకూలంగా ఉంటుంది; ఆన్-సైట్ రీమింగ్ అవసరం లేదు

- లిఫ్టింగ్ యాక్సెసరీస్: 9మీ కంటే ఎక్కువ పొడవున్న భారీ హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానెల్‌ల కోసం, రెండు వైపులా సుష్టంగా వెల్డింగ్ చేయబడిన లిఫ్టింగ్ లగ్‌లు అందించబడతాయి; పొట్టి భాగాలు నేరుగా అంచుల ద్వారా ఎత్తివేయబడతాయి, అదనపు వెల్డింగ్ అవసరం లేదు

3. దృశ్య-నిర్దిష్ట వ్యతిరేక తుప్పు మరియు అగ్నిమాపక కాన్ఫిగరేషన్లు

- ప్రామాణిక ఇండోర్ ఉపయోగం: St3 మాన్యువల్ రస్ట్ తొలగింపు తర్వాత రెండు-పొరల పూత వ్యవస్థ (ప్రైమర్ మరియు టాప్‌కోట్); పొడి చిత్రం మందం 55-90μm; 8 సంవత్సరాల ఇండోర్ రస్ట్ రక్షణను అందిస్తుంది

- అవుట్‌డోర్ తీర వినియోగం: Sa2.5 షాట్-బ్లాస్టింగ్ రస్ట్ రిమూవల్ తర్వాత హాట్-డిప్ గాల్వనైజింగ్; జింక్ పూత మందం ≥70μm; ఉప్పు స్ప్రే తుప్పుకు వ్యతిరేకంగా 8-12 సంవత్సరాల నిరోధకతను అందిస్తుంది

- ఫైర్-రేటెడ్ జోన్‌లు: ఇప్పటికే ఉన్న యాంటీ తుప్పు పొరపై సన్నని-ఫిల్మ్ ఇంట్యూమెసెంట్ ఫైర్-రెసిస్టెంట్ పూత యొక్క అప్లికేషన్; 1-గంట అగ్ని నిరోధక రేటింగ్ ప్రమాణానికి అనుగుణంగా ఉంటుంది

4. మూడు రకాల ఫ్లోర్-మౌంటెడ్ తుది ఉత్పత్తి కాన్ఫిగరేషన్లు

- సామగ్రి మద్దతు బేస్ ఛానల్: ఛానల్ బాడీ + బేస్ ప్లేట్ + అంతర్గత నిలువు గట్టిపడటం + పూర్తి వ్యతిరేక తుప్పు చికిత్స; అభిమానులు మరియు నీటి పంపుల కోసం ఫ్లోర్-మౌంటెడ్ బేస్ కోసం ఉపయోగిస్తారు

- ఇంటర్-కాలమ్ టై-రాడ్ ఛానల్: ఛానల్ బాడీ + ద్వైపాక్షిక టై లగ్‌లు + పొజిషనింగ్ బోల్ట్ హోల్స్; H-సెక్షన్ స్టీల్ స్తంభాలు మరియు వృత్తాకార పైపు నిలువు వరుసల పార్శ్వ స్థిరీకరణ మరియు బ్రేసింగ్ కోసం ఉపయోగిస్తారు

- లైట్-గేజ్ స్టీల్ ఎన్‌క్లోజర్ పర్లిన్‌లు: కోల్డ్-ఫార్మేడ్ సి-సెక్షన్‌లు + ఎండ్ ప్లేట్లు + పర్లిన్ క్లీట్స్; పైకప్పు మరియు గోడ రంగు-పూతతో కూడిన ఉక్కు ప్యానెల్‌లకు మద్దతు ఇవ్వడానికి ఉపయోగిస్తారు.

5. రవాణాతో పాటు అందించిన తనిఖీ డాక్యుమెంటేషన్

ఒరిజినల్ తయారీదారు మెటీరియల్ క్వాలిటీ సర్టిఫికేట్‌లు, పూర్తి డైమెన్షనల్ మరియు విజువల్ ఇన్‌స్పెక్షన్ రికార్డ్‌లు మరియు ప్రత్యేకమైన కాంపోనెంట్ స్ప్రే-కోడెడ్ IDలు-ఇవన్నీ ఆంగ్లంలో అందించబడ్డాయి-విదేశీ సైట్ పర్యవేక్షణ ఆమోదాలు మరియు కస్టమ్స్ క్లియరెన్స్‌లో ప్రత్యక్ష ఉపయోగం కోసం.

కీ ప్రాక్టికల్ ప్రయోజనాలు

1. సున్నా అనుకూలీకరణ ప్రధాన సమయంతో ఆఫ్-ది-షెల్ఫ్ లభ్యత

హాట్-రోల్డ్ ఛానల్ స్టీల్ యొక్క పూర్తి స్పెసిఫికేషన్‌లు స్టాక్‌లో ఉంచబడతాయి, ప్లేట్ కట్టింగ్, అసెంబ్లీ మరియు సబ్‌మెర్జ్డ్ ఆర్క్ వెల్డింగ్ వంటి సమయం తీసుకునే ప్రక్రియలను తొలగిస్తుంది. H-బీమ్‌ల కోసం 12-18 రోజుల లీడ్ టైమ్‌తో పోలిస్తే, ప్రామాణిక స్పెసిఫికేషన్‌లను 24 గంటలలోపు ఖచ్చితత్వంతో ప్రాసెస్ చేయవచ్చు మరియు షిప్పింగ్ చేయవచ్చు, ఫ్యాక్టరీ రెట్రోఫిట్‌లు, పైప్‌లైన్ జోడింపులు మరియు అత్యవసర మద్దతు మరమ్మతులు వంటి అత్యవసర, చిన్న-స్థాయి సేకరణ అవసరాలను ఖచ్చితంగా తీర్చవచ్చు.

2. ఓపెన్-ఛానల్ డిజైన్ ఇంటిగ్రేటెడ్ M&E (మెకానికల్ మరియు ఎలక్ట్రికల్) రూటింగ్‌ను సులభతరం చేస్తుంది

ఓపెన్ U- ఆకారపు లోపలి కుహరం రూటింగ్ కోసం తగినంత స్థలాన్ని అందిస్తుంది; తక్కువ-వోల్టేజీ కేబుల్స్ మరియు చిన్న నీటి సరఫరా/డ్రెయినేజీ పైపులు అదనపు బాహ్య బ్రాకెట్లు అవసరం లేకుండా నేరుగా లోపల పొందుపరచబడతాయి మరియు భద్రపరచబడతాయి. I-కిరణాల ఇరుకైన కావిటీలు లేదా చదరపు గొట్టాల మూసివున్న కావిటీస్‌లా కాకుండా, M&E లైన్‌ల భవిష్యత్తు నిర్వహణ లేదా భర్తీకి కాంపోనెంట్ యొక్క యాంటీ తుప్పు కోటింగ్‌ను కత్తిరించాల్సిన అవసరం లేదు, O&M ఖర్చులు 40% పైగా తగ్గుతాయి.

3. ఫ్లాట్ బ్యాక్-ప్లేట్ డిజైన్ ఫ్లష్-మౌంట్ ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది

ఛానల్ స్టీల్ యొక్క బయటి వెనుక భాగం నిరంతర చదునైన ఉపరితలం, ఇది కాంక్రీట్ షీర్ గోడలు లేదా స్టీల్ బీమ్ వైపులా పొడుచుకు వచ్చిన ఖాళీలు లేదా అసమాన ఇంటర్‌ఫేస్‌లు లేకుండా నేరుగా ఫ్లష్ మౌంట్ చేయడానికి అనుమతిస్తుంది. I-కిరణాలు లేదా H-కిరణాల యొక్క ద్వంద్వ అంచుల వలె కాకుండా, ఎంబెడెడ్ యాంకర్‌లకు వ్యతిరేకంగా ఇన్‌స్టాలేషన్‌కు లెవలింగ్ కోసం షిమ్‌లు అవసరం లేదు, ఇది ఆన్-సైట్ లేబర్ సమయాన్ని గణనీయంగా తగ్గిస్తుంది.

4. ప్రామాణికం కాని నిర్మాణాల కోసం సౌకర్యవంతమైన కలయిక మరియు మార్పు

రెండు హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానెల్‌లను ఒక జిగ్‌లో బ్యాక్-టు-బ్యాక్ వెల్డింగ్ చేయడం ద్వారా సమానమైన క్లోజ్డ్ బాక్స్-సెక్షన్‌ను ఏర్పరుస్తుంది, టార్షనల్ దృఢత్వం మరియు పార్శ్వ స్థిరత్వానికి సంబంధించి సింగిల్ ఛానెల్‌ల యొక్క స్వాభావిక బలహీనతలను అధిగమించవచ్చు. కస్టమ్ కటింగ్ అవసరం లేకుండా బోలు నిలువు వరుసలను ఏర్పరచడానికి వాటిని ముఖాముఖిగా చేర్చవచ్చు, చిన్న, ప్రామాణికం కాని నిలువు వరుసలతో అనుబంధించబడిన పదార్థ వ్యర్థ సమస్యలను సమర్థవంతంగా పరిష్కరిస్తుంది.

5. లైట్-లోడ్ అప్లికేషన్‌లకు సరైన మొత్తం ఖర్చు

సమానమైన లేటరల్ బ్రేసింగ్ మరియు సపోర్ట్ లోడ్ పరిస్థితులలో, స్వీయ-బరువు అదే ఎత్తులో ఉన్న I-కిరణాల కంటే 13% తక్కువగా ఉంటుంది, దీని ఫలితంగా ముడి పదార్థాల సేకరణ, లాజిస్టిక్‌లు మరియు ఎత్తే ఖర్చులు ఏకకాలంలో తగ్గుతాయి. యాక్సిలరీ లోడ్-బేరింగ్ ఫంక్షన్‌లను మాత్రమే అందిస్తున్నప్పుడు, పనితీరు అనేది H-కిరణాలు లేదా I-కిరణాల యొక్క "ఓవర్-ఇంజనీరింగ్" సామర్థ్యంతో అనుబంధించబడిన వ్యర్థాలు లేకుండా కోడ్ అవసరాలను పూర్తిగా తీరుస్తుంది.

కీలక ఎంపిక ప్రమాణాల ఆధారంగా నాలుగు ప్రధాన స్ట్రీమ్ స్ట్రక్చరల్ స్టీల్ రకాల పోలిక

1. బిగింపు మరియు నియంత్రణ సామర్థ్యాలలో తేడాలు

ఉక్కు ఛానెల్‌లు (C-ఛానెల్స్) మాత్రమే ఓపెన్-ప్రొఫైల్ "గ్రిప్పింగ్" సామర్థ్యాన్ని కలిగి ఉంటాయి; ఛానల్ ఓపెనింగ్ బాహ్య బిగింపు అమరికలు అవసరం లేకుండా రౌండ్ పైపులు, వృత్తాకార కేబుల్‌లు లేదా చిన్న నిర్మాణ విభాగాలను నేరుగా పొందుపరచడానికి మరియు బిగించడానికి అనుమతిస్తుంది. H-కిరణాలు, I-కిరణాలు మరియు చతురస్రాకార గొట్టాలు బాహ్య అటాచ్‌మెంట్‌లపై ఆధారపడతాయి, బిగింపు పాయింట్‌లు లోడ్ కింద మారే అవకాశం ఉంది మరియు ఫలితంగా వైబ్రేషన్ లేదా మద్దతు ఉన్న లైన్‌ల ఊగిసలాటకు వ్యతిరేకంగా పేలవమైన స్థిరత్వం ఏర్పడుతుంది.

2. నిర్మాణ పనితీరు మరియు పరిమితులలో తేడాలు

- H-కిరణాలు: సమతుల్య ద్వి-దిశాత్మక దృఢత్వం; పెద్ద-స్పాన్ అంతస్తులు మరియు పైకప్పులలో ప్రాధమిక లోడ్-బేరింగ్ కిరణాలకు తగినది; నిరంతర భారీ నిలువు భారాలను తట్టుకోగల సామర్థ్యం.

- I- కిరణాలు: బలమైన అక్షం వెంట అద్భుతమైన బెండింగ్ నిరోధకత; చిన్న నుండి మధ్యస్థ ప్లాట్‌ఫారమ్‌లు మరియు అంతస్తులలో ద్వితీయ కిరణాలకు తగినది; యూని-డైరెక్షనల్ నిలువు బెండింగ్ కోసం రూపొందించబడింది.

- హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ చానెల్స్: పార్శ్వ బ్రేసింగ్, సపోర్టులు, ఎంబెడెడ్ కాంపోనెంట్స్ మరియు రెస్ట్రెయింట్ క్లాంపింగ్‌కు అనుకూలం; 8 మీటర్లకు మించిన పరిధులపై నిలువు వంపుకు లోబడి స్వతంత్ర ప్రైమరీ కిరణాలుగా ఉపయోగించడం నిషేధించబడింది.

- చదరపు గొట్టాలు: అద్భుతమైన ద్వి-దిశాత్మక టోర్షనల్ నిరోధకత; పరివేష్టిత ప్రొఫైల్ మన్నికైన తుప్పు నిరోధకతను అందిస్తుంది; ప్రధానంగా నిలువు నిలువు వరుసల కోసం ఉపయోగిస్తారు; అయినప్పటికీ, రంధ్రాలను కత్తిరించిన తర్వాత బోలు విభాగంలోని తుప్పును సరిచేయడం చాలా కష్టం.

3. పోస్ట్-ఇన్‌స్టాలేషన్ సవరణ మరియు నిర్వహణలో తేడాలు

స్టీల్ ఛానెల్‌లు మూడు బహిర్గత భుజాలను కలిగి ఉంటాయి, అంతర్గత గ్రౌండింగ్ లేకుండా ఏ ప్రదేశంలోనైనా సపోర్ట్ ప్లేట్లు లేదా లగ్‌ల వెల్డింగ్‌ను అనుమతిస్తుంది. దీనికి విరుద్ధంగా, ఒక చతురస్రాకార గొట్టంలో రంధ్రం కత్తిరించిన తర్వాత, అంతర్గత కుహరం తుప్పుతో శుభ్రం చేయబడదు లేదా మళ్లీ పెయింట్ చేయబడదు, దాచిన అంతర్గత తుప్పు యొక్క అధిక ప్రమాదాన్ని సృష్టిస్తుంది. షార్ట్ ఛానెల్ సెక్షన్‌ల ఆన్-సైట్ స్ప్లికింగ్ మరియు హోల్ లొకేషన్‌ల సవరణ అనేది సాధారణ ప్రక్రియలు, వీటిని ప్రామాణిక సైట్ టెక్నీషియన్‌లు స్వతంత్రంగా అమలు చేయవచ్చు.

4. అప్లికేషన్ అనుకూలత యొక్క సారాంశం

అవుట్‌డోర్ పైప్‌లైన్ సపోర్ట్‌లు, కర్టెన్ వాల్ ఎంబెడెడ్ కాంపోనెంట్‌లు మరియు ఇంటర్-కాలమ్ బ్రేసింగ్ కోసం హాట్-రోల్డ్ స్టీల్ ఛానెల్‌లకు ప్రాధాన్యత ఇవ్వండి; పెద్ద ప్రాంతాలను కవర్ చేసే ప్రాథమిక పైకప్పు కిరణాల కోసం H- కిరణాలకు ప్రాధాన్యత ఇవ్వండి; నడక మార్గాలు మరియు ప్లాట్‌ఫారమ్‌లలో ద్వితీయ కిరణాల కోసం I-కిరణాలకు ప్రాధాన్యత ఇవ్వండి; మరియు బాహ్య అలంకరణ నిలువు వరుసల కోసం చదరపు గొట్టాలకు ప్రాధాన్యత ఇవ్వండి.

ఎండ్-టు-ఎండ్ ప్రెసిషన్ మాన్యుఫ్యాక్చరింగ్ ప్రాసెస్

I. హాట్-రోల్డ్ ఛానెల్ స్టీల్ కోసం ప్రామాణిక ప్రాసెసింగ్ వర్క్‌ఫ్లో

1. రా మెటీరియల్ రీ-ఇన్‌స్పెక్షన్: మెటీరియల్ గ్రేడ్ మరియు మోడల్‌ను ధృవీకరించండి; పార్శ్వ వంపు లేదా మెలితిప్పినట్లు తనిఖీ చేయండి; మెకానికల్‌గా కంప్లైంట్ లేని భాగాలను ముందుగానే సరిచేయండి; లోతైన ఉపరితల తుప్పుతో ముడి పదార్థాలను తిరస్కరించండి.

2. CNC ప్రెసిషన్ కట్టింగ్: కోల్డ్ రంపాలను ఉపయోగించి పొడవుకు కత్తిరించండి; పూర్తి చొచ్చుకుపోయేలా చేయడానికి పొడవైన బట్ కీళ్ల కోసం వెబ్‌లు మరియు అంచులపై V- ఆకారపు వెల్డ్ బెవెల్‌లను సిద్ధం చేయండి.

3. యాక్సెసరీ పొజిషనింగ్ & టాక్ వెల్డింగ్: డ్రాయింగ్‌ల ప్రకారం పొజిషన్ స్టిఫెనర్‌లు, ఎండ్ ప్లేట్లు మరియు క్లాంప్‌లు; ఛానల్ కుహరంలోకి అంతర్గత స్టిఫెనర్‌లను ఖచ్చితంగా అమర్చండి, ≤0.8mm ఫిట్-అప్ గ్యాప్‌ను నిర్వహిస్తుంది.

4. గ్యాస్-షీల్డ్ వెల్డింగ్: సచ్ఛిద్రతను నిరోధించడానికి నిరంతర CO2 గ్యాస్-షీల్డ్ వెల్డింగ్; గ్రేడ్ II ప్రమాణాల ఆధారంగా అల్ట్రాసోనిక్ టెస్టింగ్ (UT) నమూనాకు సంబంధించిన క్లిష్టమైన లోడ్-బేరింగ్ బట్ వెల్డ్స్.

5. ప్రెసిషన్ హోల్ మేకింగ్: హెవీ-లోడ్ కనెక్షన్ పాయింట్ల కోసం CNC డ్రిల్ రంధ్రాలు; ఆన్-సైట్ మరియు డీబర్ అంచులలో ఇతర ప్రక్రియ రంధ్రాలను సృష్టించండి.

6. డిఫార్మేషన్ కరెక్షన్: బేస్ మెటీరియల్ యొక్క యాంత్రిక లక్షణాలతో రాజీ పడకుండా ఉండటానికి తక్కువ-ఉష్ణోగ్రత జ్వాల నిఠారుగా ఉపయోగించి సరైన వెల్డింగ్-ప్రేరిత వంపు లేదా మెలితిప్పినట్లు.

7. ఉపరితల వ్యతిరేక తుప్పు చికిత్స: గ్రేడెడ్ రస్ట్ తొలగింపు తర్వాత వ్యతిరేక తుప్పు పూత లేదా హాట్-డిప్ గాల్వనైజింగ్ వర్తించండి; ప్రమాణాలకు అనుగుణంగా పూతను సహజంగా నయం చేయడానికి అనుమతిస్తాయి.

8. తుది తనిఖీ & ప్యాకేజింగ్: కాంపోనెంట్ ID సంఖ్యలను గుర్తించండి; అన్ని కొలతలు ధృవీకరించండి; జలనిరోధిత సాగిన చుట్టు మరియు చెక్క ప్యాలెట్లను ఉపయోగించి సముద్ర రవాణా కోసం ప్యాకేజీ.

II. డబుల్-ఛానల్ బాక్స్-సెక్షన్ అసెంబ్లీ కోసం ప్రత్యేక ప్రక్రియ

రెండు వైపులా హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానెల్‌లను రెండు వైపులా అమర్చండి → అడపాదడపా ట్యాక్ వెల్డ్స్‌తో అడపాదడపా ట్యాక్ వెల్డ్స్‌తో సురక్షితంగా ఉంచడం ద్వారా తప్పుగా అమర్చడం → బయటి వైపులా పూర్తి-పొడవు నిరంతర వెల్డింగ్ చేయడం → మొత్తం పార్శ్వ నిఠారుగా నిర్వహించడం → పూర్తి హోల్ మేకింగ్ మరియు యాంటీ కోరోషన్ ట్రీట్‌మెంట్. ఫలితంగా వెల్డెడ్ కాంపోనెంట్ అదే స్పెసిఫికేషన్‌ల బాక్స్-సెక్షన్ బీమ్‌తో పోల్చదగిన ద్వి-దిశాత్మక దృఢత్వాన్ని అందిస్తుంది, అయితే ఖర్చులను 22% తగ్గిస్తుంది. III. స్ట్రక్చరల్ స్టీల్ ప్రాసెసింగ్ విధానాల తులనాత్మక విశ్లేషణ

- H-కిరణాలు: బహుళ దశలను కలిగి ఉంటుంది-ప్లేట్ అసెంబ్లీ, మునిగిపోయిన ఆర్క్ వెల్డింగ్ మరియు ఫ్లాంజ్ స్ట్రెయిటెనింగ్; సంక్లిష్ట ప్రక్రియ; ప్రధానంగా కస్టమ్-తయారీ.

- I-కిరణాలు/ఛానల్ స్టీల్: హాట్-రోల్డ్ స్టాక్‌ను కత్తిరించడం మరియు చిన్న భాగాల వెల్డింగ్ మాత్రమే ఉంటుంది; క్రమబద్ధమైన ప్రక్రియ; ప్రధానంగా ఆఫ్-ది-షెల్ఫ్ స్టాక్ యొక్క లోతైన ప్రాసెసింగ్‌ను కలిగి ఉంటుంది.

సమగ్ర ప్రామాణిక పనితీరు పారామితులు

1. డైమెన్షనల్ టాలరెన్సెస్

- మొత్తం భాగం పొడవు విచలనం: ±3mm

- పార్శ్వ విక్షేపం (కాంబర్/స్వీప్): ≤L/1000 (ఇక్కడ L అనేది అసలు భాగం పొడవు)

- ఫ్లాంజ్ ట్విస్ట్ మరియు ఎండ్-ఫేస్ ఇంక్లినేషన్: హాట్-రోల్డ్ ఛానెల్ స్టీల్ కోసం GB/T 707 జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

2. బేస్ మెటీరియల్ మెకానికల్ లక్షణాలు

3. క్రాస్ సెక్షనల్ స్ట్రక్చరల్ పారామితులు

- దృఢత్వం లక్షణాలు: బలమైన-అక్షం బెండింగ్ పనితీరు తేలికైన ద్వితీయ కిరణాల అవసరాలను తీరుస్తుంది; బలహీన-అక్షం పార్శ్వ దృఢత్వం సరిపోదు; ఒకే సభ్యుని యొక్క టోర్షనల్ నిరోధకత బలహీనంగా ఉంది; పార్శ్వ మద్దతు లేకుండా మిడ్-స్పాన్ లోడింగ్ ఖచ్చితంగా నిషేధించబడింది.

- విండ్ రెసిస్టెన్స్ కోఎఫీషియంట్: 1.40 వద్ద పరిష్కరించబడింది (సమానమైన H-కిరణాల కంటే తక్కువ, అతుకులు లేని రౌండ్ ట్యూబ్‌ల కంటే ఎక్కువ); తక్కువ ప్రొఫైల్ బాహ్య మద్దతు కోసం గాలి ప్రేరిత వైకల్యం తక్కువ ప్రమాదం.

- బిగింపు లోడ్ సామర్థ్యం: స్థానికీకరించిన బిగింపు/నిగ్రహం కోసం ప్రత్యేక యాంత్రిక సామర్థ్యం; పార్శ్వ మరియు రేడియల్ బిగింపు శక్తులను తట్టుకుంటుంది-ఇతర ఓపెన్-ప్రొఫైల్ స్టీల్ విభాగాలలో కనిపించని నిర్మాణ లక్షణం.

4. వెల్డ్ తనిఖీ ప్రమాణాలు

- ప్రాథమిక లోడ్-బేరింగ్ బట్ వెల్డ్స్: గ్రేడ్ II వెల్డ్ తనిఖీ; క్రిటికల్ టెన్షన్/కనెక్షన్ పాయింట్ల వద్ద అల్ట్రాసోనిక్ టెస్టింగ్ (UT) కోసం 20% నమూనా రేటు.

- స్టిఫెనర్ మరియు లగ్ ప్లేట్ ఫిల్లెట్ వెల్డ్స్: విజువల్ ఇన్స్పెక్షన్ మాత్రమే; సమ్మతి కోసం కోల్డ్ ల్యాప్‌లు, సచ్ఛిద్రత లేదా వెల్డ్ స్పేటర్/బ్లాబ్స్ లేకపోవడం అవసరం.

5. కనెక్షన్ మరియు అనుబంధ పారామితులు

- బోల్ట్ ఎంపిక: సంప్రదాయ స్టాటిక్ మద్దతు కోసం గ్రేడ్ 4.8 ప్రామాణిక బోల్ట్‌లు; వైబ్రేటింగ్ పరికరాలు లేదా ఎలివేటెడ్ టెన్షన్ కనెక్షన్‌ల కోసం గ్రేడ్ 8.8 హై-స్ట్రెంత్ బోల్ట్‌లు.

- కనెక్షన్ ప్లేట్ మందం: ప్రామాణిక పరిధి 8-20mm; నిర్దిష్ట పార్శ్వ ఉద్రిక్తత మరియు కోత లోడ్ అవసరాల ఆధారంగా ఎంపిక చేయబడింది.

స్టీల్ స్ట్రక్చర్ బీమ్‌ల యొక్క అధిక-నాణ్యత తయారీదారుని ఎలా ఎంచుకోవాలి?

1. సమగ్ర స్టాక్ & రాపిడ్ క్రాస్-రీజినల్ షిప్పింగ్

HAISHENG నాలుగు ప్రధాన ఉత్పత్తి స్థావరాల అంతటా హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానెల్‌ల (పరిమాణాలు 10#–28#) సిద్ధంగా స్టాక్‌ను నిర్వహిస్తుంది, దేశీయ, ఆగ్నేయాసియా మరియు మధ్య ఆసియా మార్కెట్‌లకు ఆర్డర్‌లను పూర్తి చేస్తుంది. మేము మధ్యవర్తి స్టాక్ కొరత కారణంగా ఏర్పడే ఆలస్యాన్ని తొలగిస్తాము; ఖచ్చితమైన ప్రాసెసింగ్ అవసరమయ్యే ప్రామాణిక ఆర్డర్‌లు 48 గంటలలోపు లోడ్ చేయబడతాయి మరియు రవాణా చేయబడతాయి, అయితే పూర్తి-కంటైనర్ ఎగుమతులు స్ట్రీమ్‌లైన్డ్ కంటైనర్ లోడింగ్‌తో ప్రాసెస్ చేయబడతాయి.

2. ఓపెన్-ప్రొఫైల్ కాంపోనెంట్స్ కోసం ప్రత్యేక ప్రాసెసింగ్

ఫ్లేంజ్ ఫ్లేర్ వంటి సవాళ్లను పరిష్కరించడానికి మరియు స్లోప్డ్ సర్ఫేస్‌లకు గట్టి ఫిట్‌గా ఉండేలా చూసుకోవడానికి, స్టిఫెనర్‌లు మరియు క్లాంప్‌ల కోసం ఫిట్ టాలరెన్స్‌ను 0.5 మిమీ లోపల ఉంచే ప్రత్యేకమైన పొజిషనింగ్ జిగ్‌లను మేము ఉపయోగిస్తాము. ఇది వాలుగా ఉన్న ఉపరితలాలపై వదులుగా ఉండే కనెక్షన్‌లు మరియు లోడ్‌లో నిర్మాణాన్ని వదులుకోవడం వంటి సాధారణ పరిశ్రమ సమస్యలను పరిష్కరిస్తుంది.

3. కంప్లైంట్ బహుభాషా ఎగుమతి డెలివరీ

హాట్-డిప్ గాల్వనైజింగ్ మరియు పెయింట్ ఫిల్మ్ మందం కోసం థర్డ్-పార్టీ SGS వెరిఫికేషన్‌తో సహా అన్ని ఫ్యాక్టరీ డాక్యుమెంటేషన్ మరియు టెస్ట్ రిపోర్ట్‌ల యొక్క అసలైన ఆంగ్ల వెర్షన్‌లను మేము అందిస్తాము. మా డాక్యుమెంటేషన్ విదేశీ ప్రాజెక్ట్ యజమాని ఆడిట్‌లు, కస్టమ్స్ క్లియరెన్స్ మరియు ప్రాజెక్ట్ టెండరింగ్ కోసం అన్ని సమ్మతి అవసరాలను తీరుస్తుంది.

4. ఆన్-డిమాండ్ యాంటీ-కారోషన్ & కాంపోనెంట్ సవరణ

మేము ప్రాజెక్ట్ సైట్ యొక్క వాతావరణానికి అనుగుణంగా తుప్పు నిరోధక పరిష్కారాలను రూపొందించాము, లోతట్టు, తీరప్రాంత మరియు రసాయన-పారిశ్రామిక మండలాలకు విభిన్న చికిత్సలను వర్తింపజేస్తాము. కస్టమర్‌లు అదనపు ప్రాసెసింగ్‌ను అవుట్‌సోర్స్ చేయాల్సిన అవసరాన్ని తొలగిస్తూ-బ్యాక్-టు-బ్యాక్ ఛానల్ వెల్డింగ్, కస్టమ్-ఆకారపు క్లాంప్‌లు మరియు ఎక్సెంట్రిక్ హోల్ పంచింగ్ వంటి ప్రామాణికం కాని సవరణలకు మేము మద్దతునిస్తాము.

5. నిర్మాణ ఎంపిక కోసం ఉచిత సాంకేతిక మద్దతు

ప్రీ-సేల్స్ సపోర్ట్‌లో సరికాని ఎంపిక వల్ల ఏర్పడే నిర్మాణాత్మక భద్రతా ప్రమాదాలను నివారించడానికి హాట్-రోల్డ్ మరియు కోల్డ్-ఫార్మేడ్ ఛానెల్‌ల మధ్య తేడాను గుర్తించడంలో నిపుణుల మార్గదర్శకత్వం ఉంటుంది. పోస్ట్-సేల్స్ మద్దతు అధిక-ఎత్తులో బ్రేసింగ్ మరియు బ్రాకెట్ ఇన్‌స్టాలేషన్ కోసం రిమోట్ సాంకేతిక సహాయాన్ని అందిస్తుంది, కాంపోనెంట్ పార్ట్ నంబరింగ్ ద్వారా శాశ్వత ట్రేస్‌బిలిటీతో పాటు.

తరచుగా అడిగే ప్రశ్నలు

Q1: హాట్-రోల్డ్ ఛానల్ స్టీల్ మరియు కోల్డ్-ఫార్మేడ్ సి-ఆకారపు ఉక్కు ఒకదానికొకటి ప్రత్యామ్నాయంగా ఉండవచ్చా?

జ: లేదు, వాటిని భర్తీ చేయడం సాధ్యం కాదు. హాట్ రోల్డ్ స్ట్రక్చరల్ స్టీల్ ఛానల్ యొక్క మూల పదార్థం హీట్ ట్రీట్‌మెంట్ మరియు క్వెన్చింగ్‌కు గురైంది, ఇది బలమైన దృఢత్వం మరియు ప్రభావ నిరోధకతను కలిగి ఉంది. ఇది శాశ్వత నిర్మాణ లోడ్ల కోసం ఉపయోగించబడుతుంది; అయితే చల్లగా ఏర్పడిన C-ఆకారపు ఉక్కు ఒక సన్నని గోడను కలిగి ఉంటుంది మరియు వైకల్యానికి గురవుతుంది మరియు ఆవరణ కిరణాల కోసం మాత్రమే ఉపయోగించబడుతుంది. టై రాడ్‌లు మరియు లోడ్-బేరింగ్ సపోర్ట్‌ల కోసం దాని వినియోగాన్ని స్పెసిఫికేషన్ నిషేధిస్తుంది.

Q2: ఒకే ఛానల్ స్టీల్ గరిష్ట పరిధి ఎంత?

A: పార్శ్వ మద్దతు లేకుండా, గరిష్ట పరిధి 4.5 మీటర్లు. span దీన్ని మించి ఉంటే, బలహీనమైన అక్షం యొక్క పార్శ్వ తారుమారుని నిరోధించడానికి పార్శ్వ టై రాడ్‌లు లేదా డబుల్-ఛానల్ బాక్స్ నిర్మాణాన్ని తప్పనిసరిగా జోడించాలి.

Q3: ఛానల్ స్టీల్ కేవిటీ లోపల యాంటీ తుప్పు చికిత్స చేయడం అవసరమా?

A: ఇసుక బ్లాస్టింగ్ మరియు చల్లడం ప్రక్రియ కుహరం యొక్క మొత్తం లోపలి భాగాన్ని కవర్ చేస్తుంది మరియు అదనపు చికిత్స అవసరం లేదు; హాట్-డిప్ గాల్వనైజింగ్ ప్రక్రియ యొక్క జింక్ పొర లోపలి కుహరానికి సమానంగా కట్టుబడి ఉంటుంది. క్లోజ్డ్ ఛానల్ స్టీల్ మాత్రమే అంతర్గతంగా క్షయం నుండి రక్షించబడదు మరియు ఛానల్ స్టీల్‌లో అంతర్గత రస్ట్ బ్లైండ్ స్పాట్‌లు లేవు.

Q4: టైప్ A మరియు టైప్ B ఛానల్ స్టీల్ కోసం ఎంపిక ప్రమాణాలు ఏమిటి?

A: స్టాటిక్ లైట్ లోడ్‌లు మరియు షార్ట్ స్పాన్‌ల కోసం, సేకరణ ఖర్చులను ఆదా చేయడానికి టైప్ A ఎంచుకోబడుతుంది; అధిక-ఎత్తులో ఉన్న టై రాడ్‌లు, పరికరాల వైబ్రేషన్ మరియు పార్శ్వ ప్రభావ లోడ్‌ల కోసం, స్థానికంగా అణిచివేయడం మరియు పగుళ్లు ఏర్పడకుండా నిరోధించడానికి మందమైన అంచుని జోడించడానికి టైప్ B ఎంపిక చేయబడింది.

Q5: ఛానల్ స్టీల్‌ను పైకప్పు యొక్క ప్రధాన పుంజంగా ఉపయోగించవచ్చా?

జ: ఇది సిఫార్సు చేయబడలేదు. ఓపెన్ క్రాస్-సెక్షన్ చాలా పేలవమైన టోర్షనల్ స్టెబిలిటీని కలిగి ఉంది మరియు పైకప్పుపై ఏకాంతర గాలి మరియు మంచు లోడ్లు భాగం మెలితిప్పినట్లు మరియు విఫలమయ్యే అవకాశం ఉంది. ఇది పైకప్పు టై రాడ్‌ల కోసం ద్వితీయ పుంజం వలె మాత్రమే ఉపయోగించబడుతుంది మరియు ప్రధాన లోడ్-బేరింగ్ పుంజం వలె ఉపయోగించబడదు.
