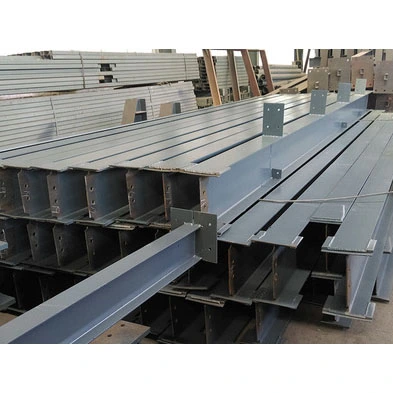

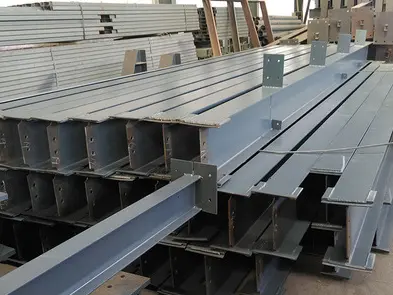

సెకండరీ స్ట్రక్చరల్ సపోర్ట్ స్టీల్ బీమ్

స్టీల్ మెజ్జనైన్‌లలో లోడ్ ట్రాన్స్‌మిషన్ రెండు-దశల యంత్రాంగాన్ని కలిగి ఉంటుంది: ప్రాథమిక కిరణాలు నిలువు వరుసల నుండి నిలువు లోడ్‌లకు మద్దతు ఇస్తాయి, అయితే ద్వితీయ నిర్మాణ మద్దతు ఉక్కు కిరణాలు ద్వితీయ లోడ్-బేరింగ్ ఎలిమెంట్‌లుగా పనిచేస్తాయి, ప్రాథమిక కిరణాల మధ్య లోడ్-బేరింగ్ అంతరాలను వంతెన చేస్తాయి. ప్రామాణిక హాట్-రోల్డ్ విభాగాలు లేదా చిన్న వెల్డెడ్ విభాగాల నుండి తయారు చేయబడిన ఈ కిరణాలకు ప్రాథమిక కిరణాల కోసం ఉపయోగించే అధిక-స్పెసిఫికేషన్ వెల్డ్ లోపం గుర్తింపు ప్రక్రియలు అవసరం లేదు. వారు ప్రాజెక్ట్ ఖర్చులతో నిర్మాణ భద్రతను సమతుల్యం చేస్తారు మరియు చిన్న-నుండి-మధ్యస్థ స్పాన్ అంతస్తులు మరియు పైకప్పు ఎన్‌క్లోజర్‌ల కోసం పంపిణీ చేయబడిన లోడ్-బేరింగ్ అవసరాలను తీరుస్తారు, ఇది ప్రాధమిక-ద్వితీయ బీమ్ సిస్టమ్‌లలో అత్యంత విస్తృతంగా ఉపయోగించే ద్వితీయ లోడ్-బేరింగ్ కాంపోనెంట్‌ను సూచిస్తుంది.

స్ట్రక్చరల్ లోడ్ డెఫినిషన్ మరియు అప్లికేషన్ దృశ్యాలు

1. ప్రాథమిక నిర్వచనం

సెకండరీ స్ట్రక్చరల్ సపోర్ట్ స్టీల్ కిరణాలు విలోమంగా వ్యవస్థాపించబడ్డాయి మరియు ప్రాధమిక కిరణాల కార్బెల్ స్థానాల్లో స్థిరంగా ఉంటాయి; అవి నేరుగా ఉక్కు స్తంభాలకు కనెక్ట్ కావు. వారు ప్రాథమికంగా ఫ్లోర్ డెక్కింగ్, రూఫ్ ఎన్‌క్లోజర్‌లు మరియు సిబ్బంది మరియు పరికరాల నుండి స్థానికీకరించిన ప్రత్యక్ష లోడ్‌లకు మద్దతు ఇస్తారు, పంపిణీ చేయబడిన లోడ్‌లను ప్రాధమిక కిరణాలకు బదిలీ చేస్తారు, ఆపై వాటిని ఉక్కు స్తంభాలు మరియు పునాదులకు ప్రసారం చేస్తారు. ఇండస్ట్రీ-స్టాండర్డ్ బేస్ మెటీరియల్స్‌లో నాలుగు రకాలు ఉన్నాయి: హాట్-రోల్డ్ H-కిరణాలు, ప్రామాణిక I-కిరణాలు, ఛానల్ స్టీల్ మరియు తేలికపాటి వెల్డెడ్ H-కిరణాలు. Q235B సాధారణంగా ప్రామాణిక ఇండోర్ మరియు అవుట్‌డోర్ ప్రాజెక్ట్‌లకు ప్రాథమిక మెటీరియల్‌గా ఎంపిక చేయబడుతుంది, అయితే Q355B భారీ-డ్యూటీ లేదా వైబ్రేటింగ్ పరికరాలకు మద్దతు ఇచ్చే ప్లాట్‌ఫారమ్‌ల కోసం ఉపయోగించబడుతుంది.

2. యూనివర్సల్ అప్లికేషన్ దృశ్యాలు

- పారిశ్రామిక ఫ్యాక్టరీ ఫ్లోర్ స్లాబ్‌ల కోసం సెకండరీ కిరణాలు

- స్వతంత్ర బాహ్య పరికరాల కోసం లోడ్ మోసే ప్లాట్‌ఫారమ్‌లు

- రూఫ్ పర్లిన్ బ్రాకెట్‌లకు మద్దతు కిరణాలు

- ఇండోర్ స్టీల్ మెజ్జనైన్ అంతస్తుల కోసం సెకండరీ కిరణాలు

ప్రామాణికమైన ఫ్యాక్టరీ-సరఫరా చేయబడిన కాంపోనెంట్ వివరాలు

1. ప్రధాన బీమ్ కాన్ఫిగరేషన్

- కట్ హాట్-రోల్డ్ విభాగాలు మరియు కస్టమ్ వెల్డెడ్ విభాగాలుగా వర్గీకరించబడింది. స్టాండర్డ్ I-కిరణాలు, ఛానల్ స్టీల్ మరియు హాట్-రోల్డ్ H-కిరణాలు స్టాక్-లెంగ్త్ ప్రొఫైల్‌ల CNC కటింగ్ ద్వారా ఉత్పత్తి చేయబడతాయి. ప్రామాణికం కాని బే వెడల్పులు లేదా ప్రత్యేక పరిధుల కోసం, తేలికైన వెల్డెడ్ H-కిరణాలు (చిన్న స్టీల్ ప్లేట్ల నుండి తయారు చేయబడినవి) ఉపయోగించబడతాయి; మందపాటి ప్లేట్‌లతో కూడిన భారీ-డ్యూటీ వెల్డింగ్ ప్రక్రియలు నివారించబడతాయి.

2. ముగింపు కనెక్షన్ ఉపకరణాలు

- ల్యాప్ కనెక్షన్ ప్లేట్లు: ప్రామాణిక పిన్ చేయబడిన కనెక్షన్ పద్ధతి; సన్నని ప్లేట్లు పుంజం చివరలకు వెల్డింగ్ చేయబడతాయి, ప్రధాన పుంజం యొక్క కార్బెల్ (బ్రాకెట్) పై ల్యాప్ చేయబడతాయి మరియు పొజిషనింగ్ బోల్ట్‌లతో భద్రపరచబడతాయి.

- సన్నని ముగింపు ప్లేట్లు: నిర్దిష్ట సెమీ-రిజిడ్ కనెక్షన్‌ల కోసం మాత్రమే ఉపయోగించబడుతుంది; ప్లేట్ మందం మెయిన్ బీమ్ బేరింగ్ ఎండ్ ప్లేట్‌ల కంటే చాలా తక్కువగా ఉంటుంది మరియు గట్టిపడటం ఉపబలంగా వర్తించదు.

- ఎండ్ స్టిఫెనర్‌లు: సాంద్రీకృత బేరింగ్ లోడ్‌లకు లోబడి ద్వితీయ కిరణాలపై మాత్రమే ఇన్‌స్టాల్ చేయబడింది; ప్రామాణిక I-బీమ్ లేదా ఛానల్ స్టీల్ సెకండరీ కిరణాల కోసం చేర్చబడలేదు.

3. బీమ్ బాడీ ఉపకరణాలు

- పర్లిన్ బ్రాకెట్ ప్లేట్లు: పైకప్పు సెకండరీ కిరణాలకు ప్రత్యేకమైనవి; ల్యాప్డ్ గాల్వనైజ్డ్ రూఫ్ పర్లిన్‌లకు సపోర్ట్ చేయడానికి టాప్ ఫ్లాంజ్‌కి వెల్డింగ్ చేయబడింది.

- యుటిలిటీ ఓపెనింగ్ రీన్‌ఫోర్స్‌మెంట్ ప్లేట్లు: క్రాస్-సెక్షనల్ బలాన్ని బలోపేతం చేయడానికి ప్రామాణిక పరిమాణ పరిమితులను మించిన వెబ్ ఓపెనింగ్‌ల చుట్టూ ఇన్‌స్టాల్ చేయబడింది.

4. నిర్మాణ ఉపకరణాలు

- స్టాండర్డ్ సెకండరీ స్ట్రక్చరల్ సపోర్ట్ స్టీల్ కిరణాలు (12మీ వరకు) ట్రైనింగ్ లగ్స్‌తో అమర్చబడలేదు; ప్రొఫైల్ అంచుల చుట్టూ స్లింగ్ చేయడం ద్వారా ఎగురవేయడం జరుగుతుంది. ఎక్స్‌ట్రా-లాంగ్ లేదా హెవీ-డ్యూటీ సెకండరీ కిరణాలు సాధారణ వెల్డెడ్ ట్రైనింగ్ లగ్‌లతో ఫ్యాక్టరీకి అమర్చబడి ఉంటాయి.

5. తుప్పు రక్షణ & అగ్నినిరోధకత

- రస్ట్ రిమూవల్ గ్రేడ్: స్టాండర్డ్ ఇండోర్ ప్రాజెక్ట్‌ల కోసం St3 (హ్యాండ్-టూల్ క్లీనింగ్); అత్యంత తినివేయు వాతావరణంలో అవుట్‌డోర్ ప్రాజెక్ట్‌ల కోసం Sa2.5 (రాపిడి బ్లాస్ట్ క్లీనింగ్).

- పూత వ్యవస్థ: రెండు-పొర స్ప్రే అప్లికేషన్ (ప్రైమర్ ప్లస్ టాప్‌కోట్); మొత్తం డ్రై ఫిల్మ్ మందం 60μm మరియు 100μm మధ్య నియంత్రించబడుతుంది.

- ఫైర్‌ఫ్రూఫింగ్: అవసరమైన విధంగా సన్నని-ఫిల్మ్ ఇంట్యూమెసెంట్ ఫైర్-రిటార్డెంట్ పూత యొక్క అప్లికేషన్; ప్రామాణిక అగ్ని నిరోధక రేటింగ్ 0.5 నుండి 1 గంట.

6. ఫాస్టెనర్లు మరియు కనెక్షన్లు

గ్రేడ్ 4.8 ప్రామాణిక బోల్ట్లను సంప్రదాయ స్టాటిక్ లోడ్ కీళ్ల కోసం ఉపయోగిస్తారు; గ్రేడ్ 8.8 హై-స్ట్రెంగ్త్ బోల్ట్‌లు పరికరాల వైబ్రేషన్, అధిక గాలులు లేదా భారీ లోడ్‌లకు (సరిపోయే OEM గింజలు మరియు ఫ్లాట్ వాషర్‌లతో సరఫరా చేయబడతాయి) లోబడి ఉండే కీళ్ల కోసం ఉపయోగించబడతాయి.

మూడు వర్గీకరించబడిన ఫ్యాక్టరీ-సప్లైడ్ సొల్యూషన్స్

- I-బీమ్ సెకండరీ కిరణాలు: I-బీమ్ బాడీ + రెండు చివర్లలో ల్యాప్ కనెక్షన్ ప్లేట్లు + purlin మద్దతు ప్లేట్లు + పూర్తి వ్యతిరేక తుప్పు పూత; ఇండోర్ తేలికపాటి ప్యానెల్ ఫ్లోరింగ్‌కు అనుకూలం.

- హాట్-రోల్డ్ H-బీమ్ సెకండరీ బీమ్‌లు: చిన్న H-బీమ్ బాడీ + ఎండ్ ల్యాప్ ప్లేట్లు + స్థానికీకరించిన స్టిఫెనర్‌లు + షీర్ స్టడ్‌లు; కాంక్రీటు మిశ్రమ ఫ్లోరింగ్‌కు అనుకూలం.

- ఛానల్ స్టీల్ సెకండరీ కిరణాలు: ఛానల్ స్టీల్ బాడీ + ఎండ్ క్యాప్ ప్లేట్లు + చిన్న పార్శ్వ లగ్ ప్లేట్లు; ప్రధానంగా చిన్న, స్వతంత్ర పరికరాల ప్లాట్‌ఫారమ్‌ల కోసం ఉపయోగించబడుతుంది.

కీలక నిర్మాణ వ్యత్యాసాలు: ప్రధాన వర్సెస్ సెకండరీ బీమ్స్

సేకరణ మరియు ఎంపిక సమయంలో లోపాలను నివారించడానికి ఆన్-సైట్ లోడింగ్, స్ట్రక్చరల్ కాన్ఫిగరేషన్ మరియు కనెక్షన్ రకం వంటి మూడు కోణాల ఆధారంగా వ్యత్యాసాలు స్పష్టంగా నిర్వచించబడ్డాయి. - ప్రధాన కిరణాలు: ఉక్కు స్తంభాలకు నేరుగా కనెక్ట్ చేయబడింది; పూర్తి వ్యవధిలో నిరంతర భారాన్ని భరించండి; మందమైన బేరింగ్ ఎండ్ ప్లేట్లు మరియు అంతటా దట్టంగా ఉండే స్టిఫెనర్‌లను కలిగి ఉంటుంది; గ్రేడ్ 10.9 అధిక-బలం బోల్ట్‌లను ఉపయోగించండి; మరియు గ్రేడ్ I వెల్డ్స్ కోసం 100% అల్ట్రాసోనిక్ టెస్టింగ్ (UT) చేయించుకోండి.

- సెకండరీ బీమ్‌లు: స్థానికీకరించిన, పంపిణీ చేయబడిన లోడ్‌లను భరించడానికి ప్రధాన కిరణాలకు ల్యాప్-కనెక్ట్ చేయబడింది; ఫీచర్ సరళీకృత నిర్మాణ రూపకల్పన మరియు ప్రధానంగా పిన్ చేయబడిన (హింగ్డ్) కనెక్షన్‌లు; తేలికపాటి ప్రొఫైల్‌లను ఉపయోగించండి; మరియు స్పాట్-చెక్ వెల్డ్ తనిఖీలు చేయించుకోండి.

కోర్ ప్రయోజనాలు

సెకండరీ సపోర్ట్ బీమ్‌ల కోసం తేలికపాటి ప్రొఫైల్ నిర్మాణాన్ని ప్రభావితం చేస్తూ, ఈ సిస్టమ్ సాంప్రదాయ పూర్తి-కవరేజ్ మెయిన్ బీమ్ నిర్మాణం కంటే క్రింది ఆచరణాత్మక ప్రయోజనాలను అందిస్తుంది:

1. తేలికైన మరియు సౌకర్యవంతమైన ఏర్పాటు; ఫ్లోర్ స్లాబ్ మాడ్యూల్స్ ఆధారంగా ఖాళీని ఉచితంగా సర్దుబాటు చేయవచ్చు.

2. మెటీరియల్-సమర్థవంతమైన; ఉక్కు మెజ్జనైన్ నిర్మాణాల కోసం మొత్తం ఉక్కు సేకరణ మరియు తయారీ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.

3. అధిక ఉపరితల ఫ్లాట్‌నెస్; ప్రొఫైల్డ్ స్టీల్ డెక్కింగ్, సాలిడ్ వుడ్ ఫ్లోరింగ్ మరియు ఫైబర్-సిమెంట్ బోర్డులతో సహా వివిధ ఫ్లోరింగ్ మెటీరియల్‌లకు అనుకూలంగా ఉంటుంది.

4. సాధారణ కల్పన మరియు అనుకూలమైన ఆన్-సైట్ లేఅవుట్/ఇన్‌స్టాలేషన్; మొత్తం నిర్మాణ షెడ్యూల్‌ను సమర్థవంతంగా తగ్గిస్తుంది.

5. ఏకరీతి లోడ్ పంపిణీ; పాదాల రద్దీ వల్ల ఏర్పడే దీర్ఘకాలిక నేల కుంగిపోవడం మరియు కంపనాలను నిర్మాణాత్మకంగా తగ్గిస్తుంది.

6. ఫ్యాక్టరీ-అనువర్తిత వ్యతిరేక తుప్పు మరియు రస్ట్ ప్రూఫింగ్ చికిత్స; పొడి ఇండోర్ పరిసరాలలో దీర్ఘకాలిక స్థిరత్వాన్ని నిర్ధారిస్తుంది మరియు నిర్మాణాత్మక మన్నిక ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

విభిన్నమైన ముఖ్యాంశాలు వర్సెస్ సారూప్య ఉక్కు భాగాలు

1. మెటీరియల్ ఎంపిక మరియు సరఫరా సైకిల్ ప్రయోజనాలు

లోడ్ అవసరాలకు అనువైన రీతిలో సరిపోలడానికి నాలుగు ప్రొఫైల్ రకాలు అందుబాటులో ఉన్నాయి: I-కిరణాలు మరియు తేలికపాటి లోడ్‌ల కోసం ఛానల్ స్టీల్ (ఖర్చులను నియంత్రించడానికి), మరియు మీడియం లోడ్‌ల కోసం చిన్న H-కిరణాలు (దృఢత్వాన్ని నిర్ధారించడానికి). కస్టమ్ మెయిన్ బీమ్‌లకు అవసరమైన సబ్‌మెర్జ్డ్-ఆర్క్ వెల్డింగ్ మరియు రిపీట్ స్ట్రెయిటెనింగ్ ప్రక్రియల అవసరాన్ని తొలగిస్తూ, స్టాక్ హాట్-రోల్డ్ ప్రొఫైల్‌లను కత్తిరించడంపై సిస్టమ్ ఆధారపడుతుంది. C-విభాగాలు మరియు ప్రామాణిక ఛానల్ స్టీల్ బ్రాకెట్‌లు ఎన్‌క్లోజర్ బ్రేసింగ్‌కు మాత్రమే సరిపోతాయి మరియు నిలువుగా ఉండే ఫ్లోర్ లోడ్‌లను భరించడంలో సెకండరీ బీమ్‌లను భర్తీ చేయలేవు.

2. నిర్మాణ లోడ్-బేరింగ్ తేడాలు

స్వతంత్ర లోడ్ మార్గం; లోడ్లు నేరుగా ఉక్కు స్తంభాలకు బదిలీ చేయబడవు, ఫలితంగా చిన్న క్రాస్-సెక్షన్లు మరియు స్వీయ-బరువు తగ్గుతుంది. అన్ని కనెక్షన్లు ల్యాప్-జాయింటెడ్ పిన్డ్ కాన్ఫిగరేషన్‌లను ఉపయోగించుకుంటాయి, ప్రధాన కిరణాలపై భారీ ముగింపు ప్లేట్లు లేదా దట్టమైన స్టిఫెనర్‌ల అవసరాన్ని తొలగిస్తాయి; ఇది వెల్డింగ్ వినియోగ వస్తువులు మరియు కల్పన శ్రమను తగ్గిస్తుంది, దీని వలన అధిక శాతం ప్రామాణిక మెజ్జనైన్ లోడ్-బేరింగ్ దృశ్యాలకు సిస్టమ్ అనుకూలంగా ఉంటుంది.

3. డిఫరెన్సియేటెడ్ ఆన్-సైట్ ఇన్‌స్టాలేషన్

సంస్థాపనకు అధిక-ఎత్తులో పూర్తి-చొచ్చుకుపోయే బట్ వెల్డింగ్ అవసరం లేదు; బదులుగా, సాధారణ బోల్ట్ ల్యాప్ కనెక్షన్‌లు ఉపయోగించబడతాయి, నిర్మాణం కోసం సాంకేతిక థ్రెషోల్డ్‌ను తగ్గిస్తుంది. సభ్యులను అవసరమైన పొడవుకు కత్తిరించవచ్చు మరియు దగ్గరగా ఉండే విభాగాల లేఅవుట్ ఫ్లోర్ స్పాన్‌లను ఆప్టిమైజ్ చేస్తుంది మరియు క్రమరహిత బే కాన్ఫిగరేషన్‌లకు అనుగుణంగా ఉంటుంది. అదనంగా, గ్రేడ్ I వెల్డ్స్ కోసం నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ (NDT) అవసరాల తొలగింపు నాణ్యత తనిఖీ మరియు కార్మిక వ్యయాలను గణనీయంగా తగ్గిస్తుంది.

4. మల్టీఫంక్షనల్ కాంపోనెంట్ అడాప్టబిలిటీ

పుర్లిన్ క్లీట్‌లు మరియు చిన్న యుటిలిటీ సపోర్ట్‌లను బీమ్ యొక్క టాప్ ఫ్లాంజ్‌కి వెల్డింగ్ చేయవచ్చు, ఇది ఫ్లోర్ మరియు రూఫ్ అప్లికేషన్‌ల కోసం కాంపోనెంట్ అనుకూలంగా ఉంటుంది. కాంపోజిట్ కాంక్రీట్ ఫ్లోర్ సిస్టమ్‌ల కోసం షీర్ స్టడ్‌లను జోడించవచ్చు లేదా డ్రై-కన్‌స్ట్రక్షన్ ఫ్లోరింగ్ కోసం విస్మరించవచ్చు, ఇది నిర్దిష్ట అవసరాల ఆధారంగా ఖర్చుతో కూడిన కాన్ఫిగరేషన్ సర్దుబాట్లను అనుమతిస్తుంది.

5. భిన్నమైన వ్యతిరేక తుప్పు మరియు అగ్నిమాపక ఖర్చులు

సెకండరీ స్ట్రక్చరల్ సపోర్ట్ స్టీల్ బీమ్ సపోర్ట్ బీమ్ ప్రైమరీ బీమ్ కంటే గణనీయంగా తక్కువ ఒత్తిడికి లోనవుతుంది కాబట్టి, యాంటీ తుప్పు పెయింట్ మరియు ఫైర్ రెసిస్టెంట్ కోటింగ్‌ల యొక్క పలుచని అప్లికేషన్లు సరిపోతాయి, ఫలితంగా పదార్థ వినియోగం తగ్గుతుంది. నిర్వహణ మరియు పునరుద్ధరణ సూటిగా ఉంటాయి, ప్రాథమిక కిరణాలతో పోలిస్తే నిర్మాణం యొక్క పూర్తి జీవితచక్రంపై యాంటీ-రాషన్ మరియు ఫైర్‌ఫ్రూఫింగ్‌కు సంబంధించి అత్యుత్తమ మొత్తం ఖర్చు-సామర్థ్యాన్ని అందిస్తాయి.

ఉక్కు భాగాల వర్గీకరణ మరియు స్థానం

1. ప్రధాన కిరణాలు: ఉక్కు కాలమ్‌లకు పూర్తి-స్పాన్ లోడ్‌లను బదిలీ చేయండి; భారీ లోడ్లు మరియు దీర్ఘ పరిధుల కోసం రూపొందించబడింది; దృఢమైన కనెక్షన్‌లను కలిగి ఉంటుంది మరియు హై-స్టాండర్డ్ నాన్-డిస్ట్రక్టివ్ టెస్టింగ్ (NDT) చేయించుకోవాలి.

2. సెకండరీ కిరణాలు: పంపిణీ చేయబడిన నేల లోడ్లను ప్రధాన కిరణాలకు బదిలీ చేయండి; మితమైన లోడ్లు మరియు పిన్ చేసిన కనెక్షన్ల కోసం రూపొందించబడింది; ఖర్చు-ప్రభావానికి ప్రాధాన్యత ఇవ్వండి.

3. ఛానల్ స్టీల్ & సి-విభాగాలు: ప్రధానంగా నిర్మాణ మద్దతులు మరియు రూఫ్ పర్లిన్‌ల కోసం ఉపయోగించబడుతుంది; పెద్ద-విస్తీర్ణం నిలువుగా ఉండే నేల లోడ్‌లను భరించవద్దు.

ప్రామాణికమైన ఎండ్-టు-ఎండ్ ఫ్యాబ్రికేషన్ ప్రక్రియ

1. రా మెటీరియల్ అంగీకారం: హాట్-రోల్డ్ విభాగాల కోసం ఒరిజినల్ మిల్ క్వాలిటీ సర్టిఫికేట్‌లను ధృవీకరించండి; పార్శ్వ బెండింగ్, ట్విస్టింగ్ మరియు తుప్పు కోసం తనిఖీ చేయండి; వైకల్య పరిమితులను మించిన భాగాలను యాంత్రికంగా సరిదిద్దండి; కనెక్షన్ మరియు స్టిఫెనర్ ప్లేట్ల నాణ్యతను ఏకకాలంలో ధృవీకరించండి.

2. CNC ప్రెసిషన్ కట్టింగ్: సెకండరీ స్ట్రక్చరల్ కిరణాల అధిక-వాల్యూమ్ కటింగ్ కోసం కోల్డ్ మెటల్ రంపాలను ఉపయోగించండి; ఇతర భాగాలకు ప్లాస్మా కట్టింగ్ ఉపయోగించండి; అదనపు-పొడవైన భాగాల కోసం వెల్డింగ్ బెవెల్‌లను సిద్ధం చేయండి.

3. కాంపోనెంట్ లేఅవుట్ & అసెంబ్లీ: నిర్మాణ డ్రాయింగ్‌ల ప్రకారం స్థానం కనెక్షన్ ప్లేట్లు, స్టిఫెనర్‌లు, పర్లిన్ క్లీట్‌లు మరియు రీన్‌ఫోర్స్‌మెంట్ ప్లేట్లు; సంబంధిత కాంపోనెంట్ స్థానాలను పరిష్కరించడానికి ఖచ్చితమైన టాక్ వెల్డింగ్‌ను ఉపయోగించండి.

4. చిన్న-భాగం వెల్డింగ్: CO2 గ్యాస్-షీల్డ్ వెల్డింగ్ను ఉపయోగించి సహాయక భాగాల వెల్డింగ్ను నిర్వహించండి; స్ప్లైస్ వెల్డ్స్ కోసం గ్రేడ్ II ప్రమాణాలను అమలు చేయండి; క్రిటికల్ లోడ్-బేరింగ్ నోడ్‌లపై మాత్రమే సెలెక్టివ్ అల్ట్రాసోనిక్ టెస్టింగ్ (UT) నిర్వహించండి (100% తనిఖీ లేదు).

5. CNC హోల్ డ్రిల్లింగ్: ఏకాక్షక అమరికను నిర్ధారించడానికి CNC ద్వారా కనెక్షన్ ప్లేట్లలో బోల్ట్ రంధ్రాలను రంధ్రం చేయండి; ప్రామాణిక కనెక్షన్‌ల కోసం గ్రేడ్ 4.8 బోల్ట్‌లను ఉపయోగించండి మరియు హెవీ-లోడ్ నోడ్‌ల కోసం గ్రేడ్ 8.8 బోల్ట్‌లకు మారండి.

6. కరెక్షన్ & గ్రైండింగ్: వెల్డింగ్ వైకల్యాన్ని తొలగించడానికి స్థానికీకరించిన తక్కువ-ఉష్ణోగ్రత జ్వాల నిఠారుగా ఉపయోగించండి; వెల్డ్ స్ప్టర్, బర్ర్స్ మరియు అదనపు వెల్డ్ పూసలను రుబ్బు.

7. యాంటీ తుప్పు & ఫైర్‌ఫ్రూఫింగ్: ప్రాజెక్ట్ స్పెసిఫికేషన్‌ల ఆధారంగా తుప్పు తొలగింపు ప్రమాణాలను వర్తింపజేయండి; యాంటీ తుప్పు పెయింట్ యొక్క రెండు పొరలను పిచికారీ చేయండి; నియమించబడిన ఫైర్-రేటెడ్ జోన్‌లలో సన్నని-ఫిల్మ్ ఇంట్యూమెసెంట్ ఫైర్‌ప్రూఫ్ పూతను వర్తిస్తాయి.

8. ID మార్కింగ్, తుది తనిఖీ & వేర్‌హౌసింగ్: ప్రత్యేకమైన కాంపోనెంట్ IDలను స్ప్రే చేయండి; కొలతలు ధృవీకరించండి; నాణ్యత తనిఖీ రికార్డులను కంపైల్ చేయండి; డెలివరీకి ముందు వాతావరణ రక్షణ కోసం ప్యాకేజీ.

సమగ్ర పనితీరు పారామితులు

1.జ్యామెట్రిక్ డైమెన్షన్స్ మరియు ఫ్యాబ్రికేషన్ టాలరెన్స్

- హాట్-రోల్డ్ H-కిరణాలు: 200x100mm నుండి... 450200mm

- ప్రామాణిక I బీమ్: I10 నుండి I32 వరకు

- ప్రామాణిక ఛానల్ స్టీల్: [10 నుండి [25

- లైట్ వెల్డెడ్ H బీమ్: ఎత్తు 250mm నుండి 600mm

- ప్రామాణిక డెలివరీ పొడవు: 6మీ, 9మీ, 12మీ, ఫీల్డ్ స్ప్లికింగ్ కోసం ఓవర్‌లెంగ్త్

- ప్రాసెసింగ్ టాలరెన్స్: మొత్తం పొడవు విచలనం ±3mm, పార్శ్వ విక్షేపం ≤L/1000

2.బేస్ మెటీరియల్ మెకానికల్ లక్షణాలు

3.ఒత్తిడి మరియు వెల్డ్ అంగీకార పారామితులు

- ఫోర్స్ పనితీరు: ప్రధానంగా బేర్ స్ట్రాంగ్ యాక్సిస్ బెండింగ్ ఫోర్స్, ఫ్లోర్ స్లాబ్‌ల ద్వారా పరిమితం చేయబడిన పార్శ్వ స్థిరత్వం. Φ16/Φ19 షీర్ స్టడ్‌లతో బేరింగ్ కెపాసిటీ సుమారు 30% పెరుగుతుంది

- స్టిఫెనర్ లేఅవుట్: బేరింగ్ సపోర్ట్‌ల వద్ద లోకల్ స్టిఫెనర్‌లను మాత్రమే ఇన్‌స్టాల్ చేయండి, పూర్తి-నిడివి స్టిఫెనర్‌లు లేవు

- వెల్డ్ తనిఖీ: యాదృచ్ఛిక UT తనిఖీతో ద్వితీయ వెల్డ్స్, అన్ని ఫిల్లెట్ వెల్డ్స్ కోసం దృశ్య తనిఖీ

4. వ్యతిరేక తుప్పు, అగ్ని రక్షణ మరియు కనెక్షన్ పారామితులు

- రస్ట్ రిమూవల్ స్టాండర్డ్: St3 మాన్యువల్ రస్ట్ రిమూవల్, హై-స్టాండర్డ్ ప్రాజెక్ట్‌ల కోసం Sa2.5 షాట్ బ్లాస్టింగ్

- పెయింట్ డ్రై ఫిల్మ్ మందం: 60μm నుండి 100μm

- అగ్ని నిరోధక సమయం: సన్నని అగ్నినిరోధక పూతతో 0.5గం నుండి 1గం

- కనెక్ట్ ప్లేట్ మందం: 8mm నుండి 16mm

5.ప్రైమరీ మరియు సెకండరీ బీమ్ పారామితుల యొక్క సరళీకృత పోలిక

- ప్రైమరీ లోడ్ బేరింగ్ బీమ్: ప్రధాన Q355B మెటీరియల్, మందపాటి ముగింపు ప్లేట్, 100% ప్రైమరీ వెల్డ్ UT తనిఖీ, గ్రేడ్ 10.9 బోల్ట్‌లు, 100-160μm పెయింట్ ఫిల్మ్

- సెకండరీ స్ట్రక్చరల్ సపోర్ట్ స్టీల్ బీమ్: మెయిన్ Q235B మెటీరియల్, థిన్ కనెక్టింగ్ ప్లేట్, యాదృచ్ఛిక సెకండరీ వెల్డ్ ఇన్‌స్పెక్షన్, గ్రేడ్ 4.8 బోల్ట్‌లు, 60-100μm పెయింట్ ఫిల్మ్

HAISHENG ఇంటిగ్రేటెడ్ డెలివరీ & సపోర్ట్ సర్వీసెస్

- ఇంటిగ్రేటెడ్ కాంపోనెంట్ సప్లై: ప్రధాన కిరణాలు, సెకండరీ బీమ్‌లు, హై-స్ట్రెంగ్త్ బోల్ట్‌లు మరియు కనెక్షన్ ప్లేట్‌లతో సహా పూర్తి స్టీల్ స్ట్రక్చర్ ప్యాకేజీ కోసం ఏకీకృత ఉత్పత్తి షెడ్యూలింగ్ మరియు టాలరెన్స్ ప్రమాణాలు-వివిధ సరఫరాదారుల మధ్య డైమెన్షనల్ వ్యత్యాసాల కారణంగా ఆన్-సైట్ మిస్‌లైన్‌మెంట్‌ను తొలగించడం మరియు రీవర్క్‌ను తగ్గించడం.

- సమగ్ర క్రాస్-బోర్డర్ డాక్యుమెంటేషన్: ద్విభాషా మెటీరియల్ నాణ్యత సర్టిఫికెట్లు, డైమెన్షనల్ తనిఖీ నివేదికలు, వెల్డ్ నమూనా నివేదికలు మరియు అసెంబ్లీ డ్రాయింగ్‌లు, కాంపోనెంట్ ID క్రాస్-రిఫరెన్స్ జాబితాలతో పాటు; విదేశీ కస్టమ్స్ క్లియరెన్స్, థర్డ్-పార్టీ తనిఖీ/అంగీకారం మరియు సైట్ ఫైలింగ్ అవసరాలకు పూర్తిగా అనుగుణంగా ఉంటుంది.

- ముందస్తు సాంకేతిక మద్దతు & డ్రాయింగ్ ఆప్టిమైజేషన్: ఫ్లోర్ లోడ్లు మరియు బే కొలతలు ఆధారంగా సెకండరీ బీమ్ స్పేసింగ్ యొక్క ఉచిత ప్రీ-సేల్స్ ఆప్టిమైజేషన్; స్టడ్ మరియు పర్లిన్ క్లీట్ స్థానాల ధృవీకరణ; తగినంత లోడ్ సామర్థ్యం లేదా లేఅవుట్ లోపాలు వంటి సమస్యలను నివారించడానికి వివరణాత్మక కనెక్షన్ అసెంబ్లీ డ్రాయింగ్‌లను అందించడం.

- ప్రొటెక్టివ్ క్రాస్-బోర్డర్ లాజిస్టిక్స్: ఎడ్జ్ ప్రొటెక్టర్‌లు మరియు వాటర్‌ప్రూఫ్ స్ట్రెచ్ ర్యాప్‌ని ఉపయోగించి ఎక్స్‌ట్రా-లాంగ్ సెకండరీ బీమ్‌ల కోసం సెక్షనల్ ప్యాకేజింగ్; సముద్రం మరియు భూ రవాణా యొక్క కఠినతను తట్టుకోవడానికి మరియు పెయింట్ డ్యామేజ్ లేదా ప్రొఫైల్ వైకల్యాన్ని నిరోధించడానికి స్పష్టంగా గుర్తించబడిన ట్రైనింగ్ పాయింట్లు; ప్యాకింగ్ జాబితాలు మరియు లాజిస్టిక్స్ ట్రాకింగ్ నంబర్‌లను ఏకకాలంలో అందించడం.

- రిమోట్ ఆన్-సైట్ ఇన్‌స్టాలేషన్ మద్దతు: ఇలస్ట్రేటెడ్ ఇన్‌స్టాలేషన్ మాన్యువల్‌లు మరియు షార్ట్ అసెంబ్లీ వీడియో ట్యుటోరియల్‌ల ఏర్పాటు; చైనీస్ మరియు ఆంగ్లంలో 24/7 రిమోట్ టెక్నికల్ Q&A; సెకండరీ బీమ్ పిన్డ్ కనెక్షన్‌లు, ల్యాపింగ్ మరియు కాంపోజిట్ ఫ్లోర్ నిర్మాణంపై నిజ-సమయ మార్గదర్శకత్వం.

- దీర్ఘ-కాల వారంటీ & నిర్వహణ: 5-సంవత్సరాల మెటీరియల్ వారంటీ మరియు 2-సంవత్సరాల ఫ్యాక్టరీ-అప్లైడ్ యాంటీ తుప్పు కోటింగ్ వారంటీ; పోస్ట్-ఇన్‌స్టాలేషన్ పెయింట్ టచ్-అప్‌లు మరియు బోల్ట్ రీ-ఇన్‌స్పెక్షన్/మెయింటెనెన్స్ కోసం ఉచిత ప్రణాళికలు; చిన్న సెకండరీ బీమ్ ఉపకరణాల కోసం శాశ్వత భర్తీ సేవ.
